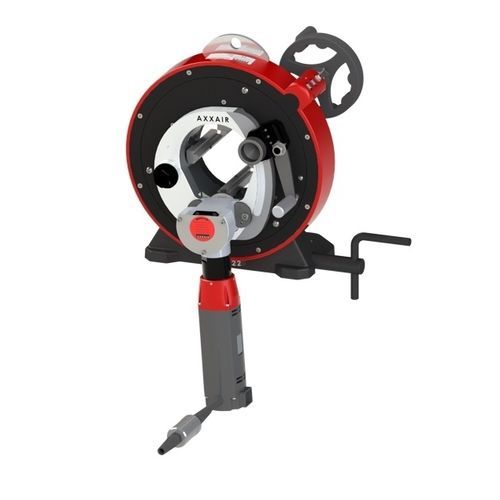

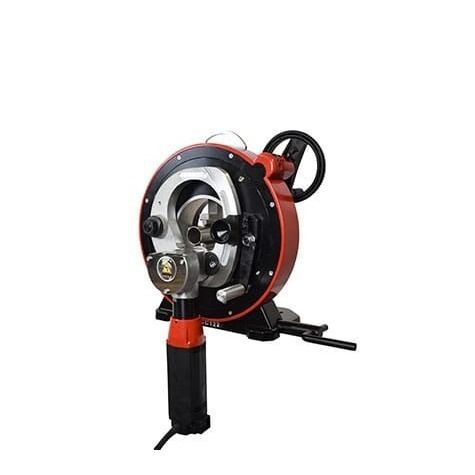

Cortador de tubos em aço inoxidável CC122

elétricoorbitalde mão

Visão geral
A CC122 é uma máquina de corte orbital versátil, concebida para preparação precisa e eficiente de tubos e condutas em aplicações industriais. Produz cortes quadrados e sem rebarbas em aço, aço inoxidável e ligas especiais. Projeto leve e ergonómico para portabilidade e facilidade de uso, construção robusta para desempenho consistente.

FAIXA DE DIÂMETRO DO TUBO
0,25 – 4,5" / 5 – 119 mm

Principais características
A gama AXXAIR CC (motores elétricos standard ou de alta velocidade, ou motores pneumáticos) integra aperto rápido do tubo e ação de corte suave que aumenta a produtividade e garante preparação correta para soldadura e operações subsequentes.

Vantagens do produto

• Sistema de aperto concêntrico em aço inoxidável com múltiplos pontos de contacto para aumentar a faixa de corte e evitar deformação do tubo.
• Mandíbulas em aço inoxidável protegem o tubo da contaminação.
• Roda de rotação distinta assegura rotação suave, reduz vibrações e prolonga a vida da lâmina.
• Alavanca de penetração acopla a lâmina para penetração e corte consistentes, melhorando segurança e durabilidade da lâmina.
• Curta distância entre lâmina e mandíbulas reduz vibrações e melhora a qualidade do corte.

Consumíveis e acessórios

• Lâminas de alta qualidade para cortes quadrados sem rebarbas (< 0.25 mm / 0.01" de perpendicularidade).
• Óleo e pasta lubrificantes.
• Banco de apoio para tubos mais longos.
• Sistema automático de rotação e aperto para maior repetibilidade e produtividade (opcional).
• Kits de conversão para operações de corte, chanframento e soldadura orbital (opcional).

Especificações (tabela)
Descrição | Motor elétrico standard | Motor elétrico de alta velocidade
Ref. | 122FS15 / 122FS25 | 122FS19 / 122FS29
Faixa de diâmetros | 0,25 – 4,5" / 5 – 119 mm | 0,25 – 4,5" / 5 – 119 mm
Capacidade de corte* | Até 0,6" / 15 mm | Até 0,6" / 15 mm
Velocidade de rotação da lâmina | 30 – 75 rpm | 95 – 280 rpm
Potência motor elétrico | 1200 watt | 1200 watt
Tensão | 110 ou 220 volt | 110 ou 220 volt
Frequência | 50 / 60 hz | 50 / 60 hz
Pressão de trabalho do ar | n/a | n/a
Radiação acústica máx. | 90 dB | 90 dB
Nível de vibração | < 2.5 m/s2 | < 2.5 m/s2
Peso unidade | 44 kg / 97 lbs | 44 kg / 97 lbs
Dimensões máquina | 17.44 x 21.29 x 11.96" / 443 x 541 x 304 mm | 17.44 x 21.29 x 11.96" / 443 x 541 x 304 mm
Dimensões embalagem | 24.80 x 17.72 x 28.35" / 630 x 450 x 720 mm | 24.80 x 17.72 x 28.35" / 630 x 450 x 720 mm
Peso embalagem | 136.7 lbs / 62 kg | 136.7 lbs / 62 kg
* Dependendo do tipo de lâmina e do material do tubo

Especificações técnicas

• Modelo: CC122
• Fabricante: AXXAIR
• Faixa de diâmetros (OD): 5 – 119 mm (0,25 – 4,5")
• Profundidade máxima de corte: até 15 mm (0,6") consoante lâmina e material
• Velocidade da lâmina (standard): 30–75 rpm
• Velocidade da lâmina (alta velocidade): 95–280 rpm
• Potência do motor: 1200 W
• Tensão: 110 ou 220 V; Frequência: 50/60 Hz
• Peso unitário: 44 kg
• Dimensões máquina: 443 x 541 x 304 mm
• Radiação acústica máx.: 90 dB
• Nível de vibração: < 2.5 m/s2
• Variantes / referências: 122FS15, 122FS25, 122FS19, 122FS29
