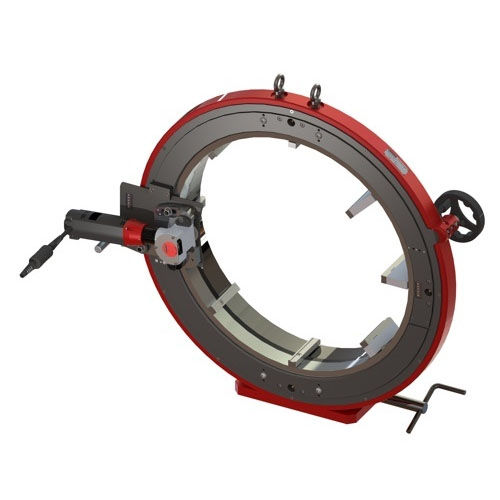

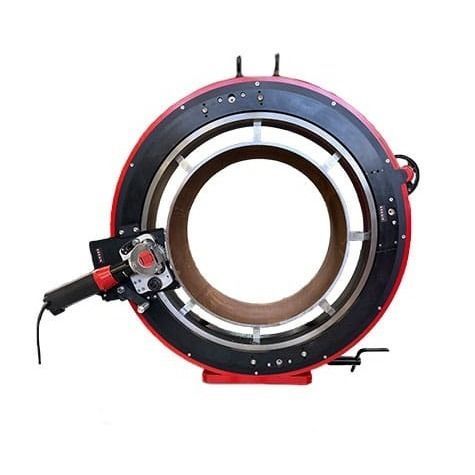

Cortador de tubos em aço inoxidável CC721

elétricoorbitalde bancada

Visão geral
Projectada para aplicações com tubos de grande diâmetro, a CC721 é uma máquina de corte orbital que cobre diâmetros exteriores de 18" a 28" (447–725 mm). O processo de corte orbital proporciona cortes quadrados e sem rebarbas preservando a geometria do tubo, sem deformações por força de corte. Adequada a todos os aços e ligas especiais. Disponível com motores 1200 W elétricos (standard ou alta velocidade) ou pneumáticos.

Principais características

• Intervalo de corte orbital: 18 – 28" / 447 – 725 mm
• Cortes quadrados e sem rebarbas com desvio de perpendicularidade reduzido (< 0,25–0,4 mm dependendo da lâmina)
• Sistema de aperto concêntrico em aço inox com múltiplos pontos de contacto para evitar deformação do tubo
• Opções de motor: elétrico standard, elétrico alta velocidade, pneumático (variantes elétricas: 1200 W, 110/220 V)
• Roda de rotação suave e design de baixa vibração para aumentar a vida útil da lâmina e melhorar a qualidade de corte
• Alavanca de penetração para engajamento controlado e consistente da lâmina, melhorando a segurança e a longevidade da lâmina

Consumíveis e acessórios

• Lâminas de serra de alta qualidade para cortes sem rebarbas (< 0,25–0,4 mm de perpendicularidade dependendo da lâmina)
• Óleo e pasta lubrificante para corte
• Bancadas e suportes para manuseio de tubos longos

Especificações (matriz por tipo de motor)
Descrição: Motor elétrico standard | Motor elétrico alta velocidade | Pneumático
Ref.: 721FS15 / 721FS25 | 721FS19 / 721FS29 | 721PD
Intervalo de diâmetros: 18 – 28" / 447 – 725 mm | 18 – 28" / 447 – 725 mm | 18 – 28" / 447 – 725 mm
Capacidade de corte*: Até 0.6" / 15 mm | Até 0.6" / 15 mm | Até 0.6" / 15 mm
Velocidade de rotação da lâmina: 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potência motor elétrico: 1200 W | 1200 W | n/d
Tensão: 110 / 220 V | 110 / 220 V | n/d
Frequência: 50 – 60 Hz | 50 – 60 Hz | n/d
Pressão de ar de trabalho: n/d | n/d | 43.5 – 87 psi / 3 – 6 bar
Radiação acústica máxima: 90 dB | 90 dB | 95 dB
Nível de vibração: < 2.5 m/s2 | < 2.5 m/s2 | n/d
Peso unidade: 256 kg / 564.4 lbs (todas variantes)
Dimensões máquina: 1104 x 1077 x 315 mm (44.88 x 42.40 x 12.40")
Dimensões embalagem: 648 x 1220 x 1340 mm (25.51 x 48.03 x 52.76")
Peso embalagem: 256 kg / 564 lbs (todas variantes)
* Dependendo do tipo de lâmina e do material do tubo

Vantagens do produto

• O aperto concêntrico em inox com múltiplos pontos de contacto aumenta a estabilidade e evita deformações do tubo
• Mandíbulas em aço inox protegem a superfície do tubo contra contaminação
• Roda de rotação suave reduz desgaste e prolonga a vida útil da lâmina
• Alavanca de penetração garante engate consistente da lâmina, prolongando a sua vida e melhorando a segurança
• Curta distância entre lâmina e mandíbulas reduz vibração e melhora a qualidade do corte

Especificações técnicas

• Modelo: CC721
• Intervalo Ø tubo: 18 – 28" / 447 – 725 mm
• Capacidade máxima de corte: até 0.6" / 15 mm (depende de lâmina e material)
• Velocidades da lâmina: 30–75 rpm (elétrico standard) / 95–280 rpm (elétrico alta velocidade) / 60–110 rpm (pneumático)
• Potência motor elétrico: 1200 W (variantes elétricas)
• Tensão (elétrico): 110 / 220 V; Frequência: 50–60 Hz
• Pressão ar (pneumático): 43.5 – 87 psi / 3 – 6 bar
• Radiação acústica: 90 dB (elétrico) / 95 dB (pneumático)
• Nível de vibração: < 2.5 m/s2 (variantes elétricas)
• Peso unidade: 256 kg / 564.4 lbs
• Dimensões máquina: 1104 x 1077 x 315 mm
• Dimensões embalagem: 648 x 1220 x 1340 mm; Peso embalagem: 256 kg
