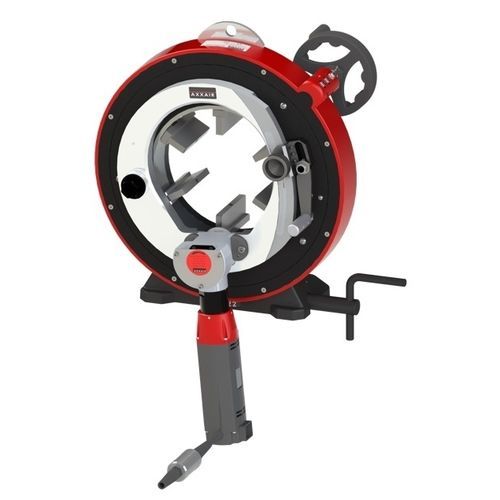

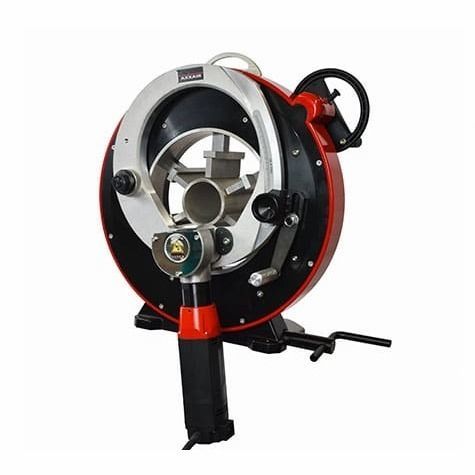

Cortador de tubos em aço inoxidável CC222

elétricoorbitalde bancada

Visão geral do produto
A CC222 é uma máquina de corte orbital desenvolvida para preparação precisa de tubos em ambientes industriais. Produz cortes quadrados sem rebarbas em aço, aço inoxidável e ligas especiais. O projeto privilegia portabilidade e operação ergonômica, mantendo qualidade de corte uniforme ao longo da faixa de diâmetros.

Principais características

• Sistema concêntrico de fixação em aço inox com múltiplos pontos de contato para ampliar a faixa de corte e evitar deformação do tubo.
• Mandíbulas em aço inoxidável para proteger a superfície do tubo contra contaminação.
• Roda de rotação específica para rotação suave, melhorando vida útil da lâmina e qualidade de corte.
• Alavanca de penetração para engajamento controlado e constante da lâmina, aumentando segurança e durabilidade.
• Curta distância entre lâmina e mandíbulas para reduzir vibrações e melhorar precisão do corte.

Consumíveis e acessórios

• Lâminas de alta qualidade para cortes quadrados sem rebarbas (< 0.25 mm / 0.01" de perpendicularidade).
• Óleo e pasta lubrificantes.
• Suportes para tubos longos.
• Sistema automático de rotação e fixação para maior repetibilidade e produtividade.
• Kits de conversão para três operações: corte, chanframento e preparação para solda.

Especificações (tabela)
Descrição | Elétrico padrão | Elétrico rápido | Pneumático
Cod. peça | 222FS15 / 222FS25 | 222FS19 / 222FS29 | 222PD
Faixa de diâmetros | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm
Capacidade de corte* | Até 0.6 in / 15 mm | Até 0.6 in / 15 mm | Até 0.6 in / 15 mm
Velocidade de rotação da lâmina | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potência motor elétrico | 1200 W | 1200 W | n/a
Tensão | 110 ou 220 V | 110 ou 220 V | n/a
Frequência | 50 / 60 Hz | 50 / 60 Hz | n/a
Pressão de ar | n/a | n/a | 43.5 – 87 psi / 3 – 6 bar
Nível acústico máx. | 90 dB | 90 dB | 95 dB
Nível de vibração | < 2.5 m/s2 | < 2.5 m/s2 | n/a
Peso unitário | 59 kg / 130 lbs | 59 kg / 130 lbs | 59 kg / 130 lbs
Dimensões máquina | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm
Dimensões embalagem | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm
Peso embalagem | 192 lbs / 87 kg | 192 lbs / 87 kg | 192 lbs / 87 kg
*Dependendo do tipo de lâmina e do material do tubo

Especificações técnicas

• Modelo: CC222
• Marca: AXXAIR
• Faixa OD: 2.375 – 8.625 in / 55 – 228 mm
• Profundidade máxima de corte: até 0.6 in / 15 mm (dependendo da lâmina e material)
• Opções de acionamento: elétrico padrão, elétrico rápido, pneumático
• Velocidades da lâmina: 30–75 rpm (padrão), 95–280 rpm (rápido), 60–110 rpm (pneumático)
• Potência motor elétrico: 1200 W (versões elétricas)
• Tensão/frequência: 110/220 V — 50/60 Hz
• Pressão de ar (pneumático): 43.5–87 psi / 3–6 bar
• Nível acústico: até 95 dB consoante a versão
• Nível de vibração: < 2.5 m/s2 (elétrico)
• Peso unitário: 59 kg / 130 lbs
• Dimensões máquina: 548 x 594 x 304 mm
