Gerador de nitrogênio inerte NITROBERG®

secopara aplicações de alta purezaultrapuro

Visão geral

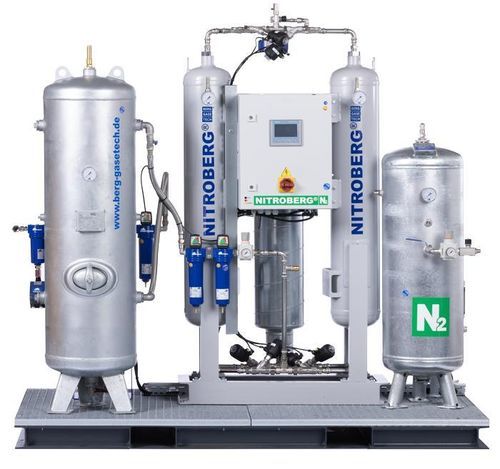

Um pacote de geração de azoto montado em skid é um sistema completo para fornecimento in situ, entregue pré-montado, pré-cablado e testado em fábrica. O skid integra alimentação e tratamento do ar comprimido com um gerador PSA NITROBERG® e um vaso de acumulação N₂, fornecendo uma fonte de azoto pronta a operar. Gama plug-and-play: NITROBERG® 500–1000. Projetado e fabricado pela Berg GaseTech com suporte do Grupo BERG.

Certificações e indicadores principais

• PED 2014/68/EU · NB 2912
• Pureza N₂: 97 % – 99,999 % (configurável)
• Skid plug-and-play: pré-montado, pré-cablado, testado em fábrica

Conteúdo do pacote
O skid padrão inclui todos os componentes necessários para produzir e fornecer azoto no local. Itens típicos incluídos:

• Compressora de parafuso (opcional: KOMPBERG®)
• Separador de água com Bekomat
• Depósito de ar comprimido (molhado)
• Pré-filtro (PUREBERG®)
• Secador DRYBERG® frigorífico ou por adsorção
• Filtro fino
• Filtro superfino (PUREBERG®, sem óleo)
• Torre de carvão ativado
• Filtro de pó
• Depósito de ar comprimido (seco)
• Gerador de azoto PSA NITROBERG® (núcleo do sistema)
• Vaso de azoto comprimido (tampão N₂)
• Regulador de caudal/pressão e filtro de azoto

Configurações plug-and-play
Seis configurações pré‑engenheiradas para aplicações típicas. Caudais N₂ @99 %:

• NITROBERG® 500 — 7,1 Nm³/h · Vaso N₂ 90 L · Depósito ar 150 L
• NITROBERG® 600 — 12,8 Nm³/h · Vaso N₂ 90 L · Depósito ar 150 L
• NITROBERG® 700 — 19,9 Nm³/h · Vaso N₂ 150 L · Depósito ar 150 L
• NITROBERG® 800 — 28,4 Nm³/h · Vaso N₂ 250 L · Depósito ar 350 L
• NITROBERG® 900 — 43,7 Nm³/h · Vaso N₂ 350 L · Depósito ar 500 L
• NITROBERG® 1000 — 59,6 Nm³/h · Vaso N₂ 500 L · Depósito ar 500 L

Vantagens

• Área ocupada única sobre skid com estrutura em aço reforçado, placas de alumínio e compartimento para empilhador para facilitar a colocação.
• Implementação mais rápida devido a tubagem, cablagem e lógica de controlo fornecidas de fábrica.
• Compressora integrada opcional (KOMPBERG®) ou possibilidade de ligação à rede de ar comprimido existente.
• Um único fornecedor responsável por engenharia, entrega, comissionamento e suporte ao longo do ciclo de vida no Grupo BERG.
• Pasta de documentação fornecida com cada pacote: desenhos de montagem, P&ID, esquemas elétricos, manuais de operação e manutenção e listas de peças.

Aplicações
Laboratórios e espectrometria de massa, embalamento alimentar e MAP, processos químicos (inertização, purga), operações de petróleo e gás, inertização na aeronáutica e fornecimento industrial de caudais médios. Caudais superiores tratados por plantas containerizadas de engenharia personalizada.

Especificações técnicas

• Família de produto: NITROBERG® plug-and-play (500–1000).
• Pureza N₂: 97 % – 99,999 % (configurável).
• Caudais típicos @99 %: 7,1 / 12,8 / 19,9 / 28,4 / 43,7 / 59,6 Nm³/h (500→1000).
• Vasos tampão N₂: 90 L a 500 L conforme configuração.
• Depósitos de ar: 150 L a 500 L conforme configuração.
• Tratamento de ar incluído: filtros PUREBERG®, secador DRYBERG®, torre de carvão ativado, filtragem fina e superfina.
• Opções: compressora integrada KOMPBERG® ou ligação à rede de ar existente.
• Skid: pré-tubado, pré-cablado e testado em fábrica com compartimento para empilhador.
• Conformidade: PED 2014/68/EU (Módulo B) indicado; marcação CE conforme configuração.
• Documentação completa fornecida; garantia padrão de três anos, extensível mediante contrato de serviço.
