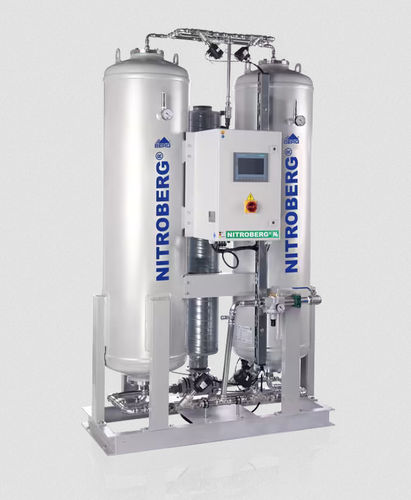

Gerador de nitrogênio ultrapuro NITROBERG®

para aplicações de alta purezaultrapuropara laboratório

Visão geral Produza azoto no local, diretamente a partir de ar comprimido. A família de produtos NITROBERG® é composta por 18 modelos que abrangem oito graus de pureza, de 97 % a 99,999 %, e capacidades de produção de 1,2 a 1 709,1 Nm³/h. Os sistemas são concebidos e fabricados na Alemanha e submetidos a avaliação de conformidade ao abrigo da PED 2014/68/UE (NB 2912). Como funciona A geração de azoto no local separa o azoto do ar ambiente utilizando o ar comprimido do cliente como matéria-prima. Duas tecnologias de separação comuns são a adsorção por oscilação de pressão (PSA) e os sistemas de membranas de fibra oca. Os geradores NITROBERG® utilizam a tecnologia PSA em toda a gama de pureza de 97% a 99,999%. Nos sistemas PSA, o ar comprimido passa através de peneiras moleculares de carbono que adsorvem preferencialmente o oxigénio; os recipientes adsorventes alternados e um ciclo de despressurização/regeneração proporcionam uma produção contínua de azoto. A PSA atinge purezas até 99,999%, enquanto os sistemas de membranas estão normalmente limitados a cerca de 99%. Características principais

• Controlo de pureza ajustável: Defina a pureza entre 97% e 99,999% para satisfazer necessidades específicas do processo, incluindo aplicações de pureza ultra-elevada.
• Capacidade de fluxo flexível: Os modelos variam entre unidades compactas com uma produção de 1,2 Nm³/h e grandes sistemas industriais com uma produção até 1 709,1 Nm³/h.
• Otimização da pressão: Concebido para pressões de funcionamento na faixa de 5 a 10 bar, de modo a garantir a adequação a diversas aplicações industriais.
• Engenharia personalizada: Os sistemas são configuráveis de acordo com as especificações do cliente em termos de pureza, caudal, pressão, espaço ocupado e integração.
• Peças de desgaste padrão: As peças de desgaste são componentes disponíveis no mercado, para evitar a dependência de fornecedores exclusivos e reduzir a incerteza quanto aos custos do ciclo de vida.
• Certificações: Conformidade com a PED 2014/68/UE avaliada (Módulos B + D), Organismo Notificado NB 2912.

Benefícios comerciais e casos de utilização típicos A geração no local substitui as entregas de garrafas ou de nitrogénio líquido, proporcionando custos operacionais previsíveis associados à eletricidade e ao ar comprimido. Benefícios típicos: custos de abastecimento reduzidos (retorno do investimento típico em comparação com o fornecimento de gás líquido em dois a três anos, para utilização contínua/de grande volume), eliminação do risco da cadeia de abastecimento, pureza e pressão estáveis no ponto de utilização, menor ocupação de espaço em comparação com o armazenamento a granel. Os setores típicos atendidos incluem alimentos e bebidas, embalagem de alimentos, farmacêutico, laboratoriais e espectrometria de massa, químico, corte a laser, plásticos e embalagens, eletrónica e soldadura, petróleo e gás, marítimo e outros. Especificações técnicas (resumo) Pureza do azoto: 97% – 99,999% Caudal de azoto: 1,2 – 1 709,1 Nm³/h Necessidade de ar comprimido: 7,7 – 3 930,8 Nm³/h Pressão de funcionamento: 5 – 10 bar Tecnologia: PSA (Adsorção por Oscilação de Pressão) Modelos: 18 tamanhos, abrangendo oito graus de pureza e uma ampla gama de caudais Nota: Todos os valores de caudal em Nm³/h. N₂ = gás produzido; Ar comprimido = fornecimento de ar comprimido necessário. Os valores de desempenho são nominais; o desempenho real depende da qualidade do ar comprimido, das condições ambientais e da configuração do sistema. Gama de modelos — tabela (valores por coluna de pureza; cada célula apresenta: N₂ (Nm³/h) / Ar comprimido (Nm³/h)) Cabeçalho: Modelo | 97% | 98% | 99% | 99,5% | 99,9% | 99,99% | 99,995% | 99,999% NITROBERG® 500 | 10,7 / 24,6 | 8,6 / 19,8 | 7,1 / 18,5 | 6,2 / 18,0 | 4,1 / 13,9 | 2,2 / 10,1 | 1,7 / 8,8 | 1,2 / 7,7 NITROBERG® 600 | 19,3 / 44,3 | 15,5 / 35,6 | 12,8 / 33,2 | 11,2 / 32,4 | 7,4 / 25,1 | 4,0 / 18,2 | 3,1 / 15,9 | 2,2 / 13,8 NITROBERG® 700 | 30,0 / 68,9 | 24,1 / 55,4 | 19,9 / 51,7 | 17,4 / 50,3 | 11,5 / 39,0 | 6,2 / 28,3 | 4,8 / 24,8 | 3,4 / 21,5 NITROBERG® 800 | 42,8 / 98,4 | 34,4 / 79,1 | 28,4 / 73,8 | 24,8 / 71,9 | 16,4 / 55,8 | 8,8 / 40,5 | 6,8 / 35,4 | 4,8 / 30,7 NITROBERG® 900 | 65,9 / 151,6 | 53,0 / 121,8 | 43,7 / 113,7 | 38,2 / 110,8 | 25,3 / 85,9 | 13,6 / 62,3 | 10,5 / 54,5 | 7,4 / 47,3 NITROBERG® 1000 | 89,9 / 206,7 | 72,2 / 166,2 | 59,6 / 155,1 | 52,1 / 151,0 | 34,4 / 117,1 | 18,5 / 85,0 | 14,3 / 74,3 | 10,1 / 64,5 NITROBERG® 1100 | 117,7 / 270,7 | 94,6 / 217,6 | 78,1 / 203,1 | 68,2 / 197,8 | 45,1 / 153,3 | 24,2 / 111,3 | 18,7 / 97,2 | 13,2 / 84,5 NITROBERG® 1200 | 145,5 / 334,7 | 117,0 / 269,0 | 96,6 / 251,1 | 84,3 / 244,5 | 55,8 / 189,6 | 29,9 / 137,6 | 23,1 / 120,2 | 16,3 / 104,4 NITROBERG® 1300 | 205,4 / 472,5 | 165,1 / 379,8 | 136,3 / 354,4 | 119,0 / 345,2 | 78,7 / 267,6 | 42,2 / 194,3 | 32,6 / 169,7 | 23,0 / 147,5 NITROBERG® 1400 | 286,8 / 659,5 | 230,5 / 530,1 | 190,3 / 494,7 | 166,2 / 481,9 | 109,9 / 373,6 | 59,0 / 271,2 | 45,6 / 236,9 | 32,2 / 205,8 NITROBERG® 1500 | 402,3 / 925,3 | 323,4 / 743,7 | 267,0 / 694,1 | 233,1 / 676,0 | 154,2 / 524,1 | 82,7 / 380,5 | 63,9 / 332,4 | 45,1 / 288,8 NITROBERG® 1600 | 494,9 / 1 138,2 | 397,7 / 914,8 | 328,4 / 853,7 | 286,7 / 831,5 | 189,6 / 644,7 | 101,7 / 468,0 | 78,6 / 408,8 | 55,5 / 355,2 NITROBERG® 1700 | 579,3 / 1 332,5 | 465,6 / 1 071,0 | 384,4 / 999,5 | 335,7 / 973,5 | 222,0 / 754,8 | 119,1 / 547,9 | 92,0 / 478,6 | 65,0 / 415,8 NITROBERG® 1800 | 792,6 / 1 822,9 | 637,0 / 1 465,1 | 525,9 / 1 367,4 | 459,2 / 1 331,8 | 303,7 / 1 032,6 | 163,0 / 749,6 | 125,9 / 654,8 | 88,9 / 568,9 NITROBERG® 1900 | 974,9 / 2 242,2 | 783,5 / 1 802,1 | 646,9 / 1 681,9 | 564,9 / 1 638,1 | 373,5 / 1 270,1 | 200,4 / 922,0 | 154,9 / 805,4 | 109,3 / 699,7 NITROBERG® 2000 | 1 141,3 / 2 625,0 | 917,3 / 2 109,8 | 757,3 / 1 969,0 | 661,3 / 1 917,8 | 437,3 / 1 486,9 | 234,7 / 1 079,4 | 181,3 / 942,9 | 128,0 / 819,2 NITROBERG® 3000 | 1 459,8 / 3 357,6 | 1 173,3 / 2 698,6 | 968,7 / 2 518,5 | 845,9 / 2 453,0 | 559,4 / 1 901,9 | 300,1 / 1 380,7 | 231,9 / 1 206,1 | 163,7 / 1 047,8 NITROBERG® 4000 | 1 709,1 / 3 930,8 | 1 373,6 / 3 159,4 | 1 134,0 / 2 948,5 | 990,3 / 2 871,9 | 654,9 / 2 226,6 | 351,4 / 1 616,4 | 271,5 / 1 412,0 | 191,7 / 1 226,7 Notas Todos os valores de caudal são nominais (Nm³/h). N₂ = gás produzido; Ar comprimido = fornecimento de ar comprimido necessário. O desempenho real depende da qualidade do ar comprimido, das condições ambientais e da configuração do sistema. As fichas técnicas detalhadas por modelo estão disponíveis junto da equipa técnica do fabricante, mediante pedido. Características / Especificações técnicas

• Nome da série: NITROBERG®
• Marca / Fabricante: NITROBERG® (BERG GaseTech)
• Tecnologia: PSA (Adsorção por Oscilação de Pressão)
• Intervalo de pureza do azoto: 97% a 99,999%
• Intervalo de caudal de azoto: 1,2 a 1 709,1 Nm³/h (dependendo do modelo e da pureza)
• Intervalo de consumo de ar comprimido: 7,7 a 3 930,8 Nm³/h (dependendo do modelo e da pureza)
• Pressão de funcionamento: 5–10 bar
• Número de modelos: 18 tamanhos padrão que abrangem oito graus de pureza
• Certificação / Conformidade: PED 2014/68/UE (Módulos B + D), Organismo Notificado NB 2912
• Origem: Concebido e fabricado na Alemanha
• Garantia: 3 anos de série; prorrogável até 5 anos com contrato de assistência
• Manutenção: Peças de desgaste e consumíveis padrão, disponíveis no mercado; contratos de assistência disponíveis; intervalos de manutenção adaptados a cada aplicação
• Opções OEM: Sistemas com a marca do cliente (cor personalizada, logótipo, manuais, IHM/software) e pacotes «chave na mão» disponíveis (gerador + compressor + tratamento de ar + armazenamento/regulação) como soluções de engenharia
