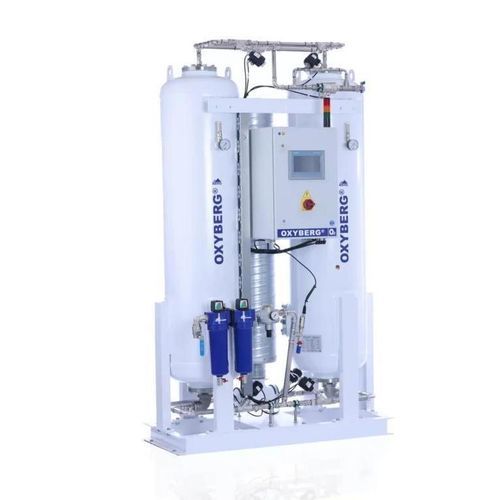

Gerador de oxigênio de alta concentração OXYBERG®

de PSAin situmontado em skid

Visão geral
Os geradores de oxigénio PSA OXYBERG® produzem oxigénio in situ a partir de ar comprimido com purezas selecionáveis de 90 % a 95 % e caudais de 1,5 a 197,4 Nm³/h em 18 tamanhos. As unidades são montadas em skid para ligação à rede de ar comprimido local, substituindo entregas de cilindros e tanques de oxigénio líquido, permitindo controlo local da pureza, caudal e pressão de saída. Projetado e fabricado na Alemanha. Peças de desgaste padrão disponíveis no mercado. Garantia: 3 anos standard, até 5 anos com contrato de serviço.

Principais certificações
Made in Germany
PED 2014/68/EU · Organismo notificado NB 2912
Intervalo de pureza do oxigénio: 90 % – 95 %

Resumo da tecnologia
Um gerador Pressure Swing Adsorption (PSA) separa oxigénio do ar comprimido sem reação química nem refrigeração criogénica. Ar comprimido a 5–10 bar passa por um peneiro molecular de zeólita que adsorve azoto, CO2 e humidade residual; o oxigénio (com pequena fracção de argão) passa para um depósito de buffer. A queda de pressão regenera o peneiro; entrada contínua: ar comprimido; saída contínua: oxigénio na pureza selecionada (90–95 %). A presença de argão define um tecto prático próximo dos 95 % para PSA.

Os cinco passos do ciclo PSA

• Adsorção (Torre A): Ar comprimido tratado entra no adsorvedor a 5–10 bar; a zeólita retém azoto, CO2 e humidade; o oxigénio segue para o depósito de buffer.
• Igualização de pressão (A → B): Parte do fluxo de oxigénio da Torre A pressuriza a Torre B para poupar ar comprimido e acelerar a mudança.
• Desorção (Torre B): A Torre B é despressurizada e o azoto adsorvido é libertado para a atmosfera.
• Purga (Torre B): Um pequeno refluxo de oxigénio varre o azoto residual da Torre B.
• Comutação: A Torre B assume a produção enquanto a A se regenera; alternância típica a cada 60–120 s para fornecimento contínuo.

Características e benefícios

• Cinco níveis de pureza ajustáveis: 90 %, 92 %, 93 %, 94 %, 95 % (definidos no controlador). Maior pureza reduz o caudal para o mesmo modelo.
• Família escalável em 18 tamanhos cobrindo 1,5 a 197,4 Nm³/h O₂.
• Peças de desgaste padrão (filtros, válvulas, zeólita) disponíveis no mercado para evitar dependência de peças proprietárias.
• Ciclo ajustado para proteger a vida útil do peneiro; é necessário ar comprimido limpo, seco e livre de óleo.
• Engenharia, integração de sistema e serviço mundial pelo fabricante; ROI típico face ao oxigénio líquido em 2–3 anos (contexto económico).

Matriz de modelos / desempenho (todos os caudais em Nm³/h; formato por célula: O₂ / ar comprimido; pressão de serviço 5–10 bar)
Modelo | 90% (O₂ / Ar comp.) | 92% (O₂ / Ar comp.) | 93% (O₂ / Ar comp.) | 94% (O₂ / Ar comp.) | 95% (O₂ / Ar comp.)
OXYBERG® 500 | 2.1 / 23.1 | 1.9 / 20.9 | 1.7 / 18.7 | 1.6 / 17.6 | 1.5 / 16.5
OXYBERG® 600 | 2.9 / 31.9 | 2.6 / 28.6 | 2.4 / 26.4 | 2.3 / 25.3 | 2.2 / 24.2
OXYBERG® 700 | 4.9 / 53.9 | 4.5 / 49.5 | 4.2 / 46.2 | 3.9 / 42.9 | 3.8 / 41.8
OXYBERG® 800 | 6.1 / 67.1 | 5.7 / 62.7 | 5.5 / 60.5 | 5.2 / 57.2 | 4.9 / 53.9
OXYBERG® 900 | 9.2 / 101.2 | 8.5 / 93.5 | 8.2 / 90.2 | 7.7 / 84.7 | 7.3 / 80.3
OXYBERG® 1000 | 12.4 / 136.4 | 11.6 / 127.6 | 11.1 / 122.1 | 10.5 / 115.5 | 10.1 / 111.1
OXYBERG® 1100 | 13.8 / 151.8 | 13.3 / 146.3 | 12.8 / 140.8 | 12.4 / 136.4 | 12.1 / 133.1
OXYBERG® 1200 | 18.9 / 207.9 | 18.1 / 199.1 | 17.4 / 191.4 | 16.8 / 184.8 | 15.9 / 174.9
OXYBERG® 1300 | 24.8 / 272.8 | 23.3 / 256.3 | 22.1 / 243.1 | 21.1 / 232.1 | 20.3 / 223.3
OXYBERG® 1400 | 33.8 / 371.8 | 33.2 / 365.2 | 31.4 / 345.4 | 30.1 / 331.1 | 28.8 / 316.8
OXYBERG® 1500 | 44.6 / 490.6 | 43.1 / 474.1 | 41.6 / 457.6 | 40.5 / 445.5 | 39.1 / 430.1
OXYBERG® 1600 | 55.3 / 608.3 | 53.2 / 585.2 | 51.3 / 564.3 | 49.6 / 545.6 | 48.2 / 530.2
OXYBERG® 1700 | 65.8 / 723.8 | 64.4 / 708.4 | 62.1 / 683.1 | 61.4 / 675.4 | 59.8 / 657.8
OXYBERG® 1800 | 89.2 / 981.2 | 86.2 / 948.2 | 83.2 / 915.2 | 81.0 / 891.0 | 78.2 / 860.2
OXYBERG® 1900 | 110.6 / 1,216.6 | 106.4 / 1,170.4 | 102.6 / 1,128.6 | 99.2 / 1,091.2 | 96.4 / 1,060.4
OXYBERG® 2000 | 131.6 / 1,447.6 | 128.8 / 1,416.8 | 124.2 / 1,366.2 | 122.8 / 1,350.8 | 119.6 / 1,315.6
OXYBERG® 3000 | 165.9 / 1,824.9 | 159.6 / 1,755.6 | 153.9 / 1,692.9 | 148.8 / 1,636.8 | 144.6 / 1,590.6
OXYBERG® 4000 | 197.4 / 2,171.4 | 193.2 / 2,125.2 | 186.3 / 2,049.3 | 184.2 / 2,026.2 | 179.4 / 1,973.4

Caracteristicas / especificações técnicas

• Pureza: 90 % – 95 %.
• Caudal de O₂: 1,5 – 197,4 Nm³/h.
• Consumo de ar comprimido: 16,5 – 2.171,4 Nm³/h (segundo modelo/pureza).
• Pressão de serviço: 5 – 10 bar.
• 18 tamanhos de modelo (OXYBERG® 500–4000).
• Cinco níveis de pureza ajustáveis.
• Peças de desgaste padrão disponíveis no mercado.
• Projetado e fabricado na Alemanha; PED 2014/68/EU (Módulos B + D), NB 2912.
• Garantia: 3 anos standard; até 5 anos com contrato de serviço.
