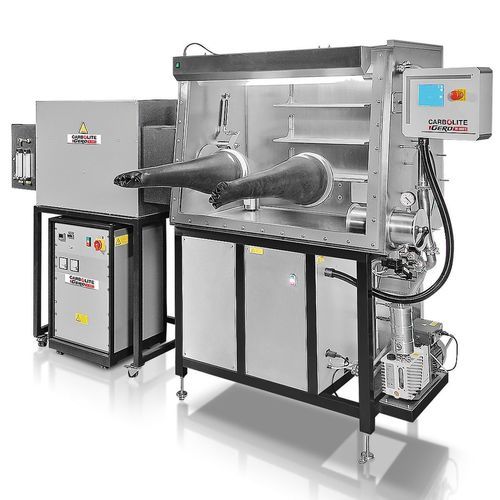

Capela de luvas de atmosfera controlada

totalmente automatizada

Visão geral
Carbolite oferece sistemas de caixa de luvas personalizados integrados a fornos tubulares (até 1800°C) e fornos de câmara (até 3000°C). As unidades são adaptadas aos requisitos do processo do cliente e podem ser especificadas para atmosferas inertes ou reativas controladas.

Controle e automação
Todos os sistemas estão disponíveis em versões manual, semi-automática ou totalmente automatizada com PLC. Estão disponíveis controladores de fluxo mássico para fornecimento preciso de gás e repetibilidade do processo.

Atmosfera gasosa e segurança
O controle de gás inerte é incluído como padrão. Gases inertes comuns são nitrogênio ou argônio em ligeira sobrepressão para proteger as amostras da oxidação. Pacotes de segurança completos estão disponíveis para gases reativos como H2, CO, CO2, H2S, H2O, CH4 e eteno.

Opções de vácuo
Bombas turbo para alto vácuo podem ser instaladas para aplicações que exijam vácuo: disponíveis para integrações com fornos tubulares até 1450°C e com fornos de câmara até 2200°C.

Configuração da caixa de luvas
O tamanho da caixa de luvas, o número e tamanho das antecâmaras e o número de luvas são adaptados aos requisitos do cliente. As atmosferas e pressões alcançáveis são limitadas pelos padrões de construção habituais de caixas de luvas. Operação em depressão para proteção do pessoal está disponível quando necessário.

Conceitos de carregamento

• Carregamento horizontal da câmara do forno através da parede lateral ou traseira da caixa de luvas.
• Carregamento vertical com o forno posicionado acima da caixa de luvas; um mecanismo de transferência automatizado posiciona a amostra dentro da caixa.

Exemplos / Instalações típicas
Instalações típicas incluem fornos de câmara de carga frontal integrados com caixas de luvas, fornos tubulares de carga frontal com caixas de luvas integradas (comprimentos aquecidos e diâmetros de tubo definidos por projeto), vistas detalhadas de mecanismos de carregamento e antecâmaras, fornos emparelhados em caixas de luvas para processos industriais exigentes e fornos tubulares verticais de grande comprimento integrados com caixas de luvas para longos comprimentos aquecidos divididos em múltiplas zonas.

Especificações

• Faixas de temperatura: fornos tubulares até 1800°C; fornos de câmara até 3000°C.
• Opções de controle: manual, semi-automático, PLC totalmente automatizado com controladores de fluxo mássico.
• Controle de gás inerte incluído; gases inertes típicos: nitrogênio ou argônio (ligeira sobrepressão).
• Pacotes de segurança para gases reativos disponíveis: H2, CO, CO2, H2S, H2O, CH4, eteno.
• Capacidade de vácuo: bombas turbo de alto vácuo para fornos tubulares até 1450°C e fornos de câmara até 2200°C.
• Personalização da caixa de luvas: tamanho configurável, número/tamanho das antecâmaras, número de luvas.
• Conceitos de carregamento: carregamento horizontal por parede lateral/traseira; carregamento vertical com forno acima da caixa de luvas e transferência automatizada da amostra.
• Integração do sistema: compatível com tipos de fornos tubulares e de câmara e múltiplas opções de controle/automação.
