Sensor fotoelétrico tipo barreira CPG-TF05N3F1
infravermelhopara logísticapara reconhecimento de objetos

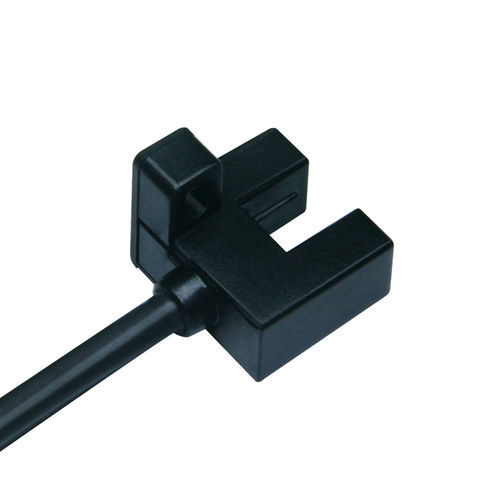

Sensor fotoelétrico tipo barreira - CPG-TF05N3F1 - CHANKO SENSOR - infravermelho / para logística / para reconhecimento de objetos
Sensor fotoelétrico tipo barreira - CPG-TF05N3F1 - CHANKO SENSOR - infravermelho / para logística / para reconhecimento de objetos
Sensor fotoelétrico tipo barreira - CPG-TF05N3F1 - CHANKO SENSOR - infravermelho / para logística / para reconhecimento de objetos - imagem - 2
Sensor fotoelétrico tipo barreira - CPG-TF05N3F1 - CHANKO SENSOR - infravermelho / para logística / para reconhecimento de objetos - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
tipo barreira
Tipo de feixes
infravermelho
Aplicações
para reconhecimento de objetos, para logística
Alcance máximo

MÍN: 0 mm
(0 in)

MÁX: 5 mm
(0,2 in)

Descrição

Visão geral do produto
  • Modelo: CPG-TF05N3F1
  • Série: sensores fotoelétricos série CPG
  • Distância de detecção: 0–5 mm
  • Estrutura: tipo ranhura
  • Princípio de detecção: transmissão (feixe através)
  • Largura da ranhura: 5 mm
  • Saída: NPN NO/NC
  • Tensão de alimentação: DC 5–24V


Especificações técnicas
  • Distância de detecção: 0–5 mm
  • Estrutura: ranhura, largura 5 mm
  • Princípio: transmissão
  • Comprimento do cabo: 1 m
  • Direção de detecção: face da ranhura
  • Frequência de resposta: 1000 Hz
  • Tempo de resposta: 500 μs
  • Tipo especial: F1
  • Fonte de luz: infravermelho
  • Acessórios: manual do usuário, certificado de inspeção
  • Objeto padrão detectável: objeto opaco ≥ 2 × 0,8 mm
  • Materiais: carcaça PBT; peças ópticas, emissor/receptor em policarbonato; cabo PVC


Parâmetros mecânicos / elétricos
  • Saída: NPN NO/NC (saída de comutação)
  • Alimentação: DC 5–24V, quatro fios
  • Grau de proteção: IP50
  • Conexão: cabo moldado
  • Tipo de sinal: comutação
  • Modos de operação: Light ON / Dark ON
  • Consumo de corrente: <35 mA
  • Indicador: LED vermelho (acende ao receber luz)
  • Proteção: proteção contra curto-circuito
  • Tensão residual: <0,8 V a 100 mA; <0,4 V a 40 mA; para saída PNP coletor aberto DC5–24V ≤50 mA tensão residual <0,8 V a 50 mA
  • Corrente de carga: ver especificações tensão residual/corrente de carga
  • Resistência a choque: 300 m/s², X/Y/Z 3 vezes
  • Resistência a vibração: 20–2000 Hz, amplitude 1,5 mm, X/Y/Z 2 h cada
  • Peso: aprox. 19 g


Ambiente de operação
  • Temperatura de operação: -25 °C a 55 °C
  • Humidade de operação: 5–95% RH (sem condensação, sem congelação)
  • Iluminação ambiente: ≤1000 lx


Acessórios
  • Manual do usuário
  • Certificado de inspeção


Aplicações recomendadas
  • Aplicações de deteção na indústria 3C, estacionamentos automáticos, logística e armazenagem


Características / especificações (resumo)
  • Modelo: CPG-TF05N3F1
  • Série: CPG
  • Distância de detecção: 0–5 mm
  • Estrutura: ranhura, largura 5 mm
  • Princípio: transmissão, fonte infravermelha
  • Saída: NPN NO/NC (comutação)
  • Alimentação: DC 5–24V, quatro fios
  • Conexão: cabo moldado (1 m)
  • Frequência / tempo de resposta: 1000 Hz / 500 μs
  • Grau de proteção: IP50
  • Modos: Light ON / Dark ON
  • Consumo: <35 mA
  • Indicador: LED vermelho (acende ao receber)
  • Proteção e fiabilidade: proteção contra curto-circuito; choque 300 m/s²; vibração 20–2000 Hz
  • Materiais: carcaça PBT; peças ópticas policarbonato; cabo PVC
  • Objeto detectável padrão: ≥2 × 0,8 mm opaco
  • Condições de trabalho: -25 °C a 55 °C, 5–95% RH, iluminação ≤1000 lx
  • Acessórios: manual do usuário, certificado de inspeção
