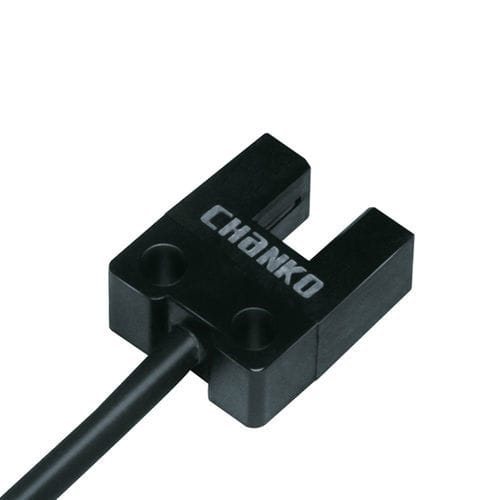

Sensor fotoelétrico tipo barreira CPG-TF05N3U
infravermelhode alto desempenhode plástico

Sensor fotoelétrico tipo barreira - CPG-TF05N3U - CHANKO SENSOR - infravermelho / de alto desempenho / de plástico
Sensor fotoelétrico tipo barreira - CPG-TF05N3U - CHANKO SENSOR - infravermelho / de alto desempenho / de plástico
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
tipo barreira
Tipo de feixes
infravermelho
Outras características
compacto, de plástico, de alto desempenho, à prova de água
Aplicações
para reconhecimento de objetos, para o setor alimentar, para peças pequenas, para logística, para robótica, para plásticos, para aplicações a altas temperaturas, para portão, para aplicações higiênicas, para máquina de acondicionamento, para porta automática
Alcance máximo

MÍN: 0 mm
(0 in)

MÁX: 5 mm
(0,2 in)

Descrição

Família de produto
  • Série CPG — sensor fotoelétrico de ranhura, tipo U em modo barreira


Principais características
  • Distância de deteção: 0–5 mm
  • Estrutura da ranhura: ranhura em U (largura 5 mm)
  • Princípio de deteção: através (through-beam)
  • Comprimento do cabo: 1 m (moldado)
  • Direção de deteção: face da ranhura
  • Frequência de resposta: 1000 Hz
  • Tempo de resposta: 500 µs
  • Fonte de luz: infravermelho
  • Saída: NPN NO/NC
  • Tensão de alimentação: DC 5–24 V


Itens incluídos
  • Manual de instruções, certificado de conformidade


Alvo padrão de deteção
  • Objetos opacos maiores que 2 × 0,8 mm


Materiais
  • Carcaça: PBT
  • Peças ópticas (lente/emissor/receptor): policarbonato
  • Cabo: PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: NPN NO/NC
  • Tensão de alimentação: DC 5–24 V
  • Alimentação: 4 fios DC
  • Grau de proteção: IP50
  • Ligação: cabo moldado
  • Tipo de sinal: comutação
  • Modos de ação: Light ON / Dark ON
  • Consumo de corrente: < 35 mA
  • Indicador: LED vermelho (acende ao receber luz)
  • Proteção: proteção contra curto-circuito
  • Tensão residual: ≤ 0,8 V (carga 100 mA), ≤ 0,4 V (carga 40 mA); para saída coletor aberto PNP DC 5–24 V ≤ 50 mA tensão residual ≤ 0,8 V (carga 50 mA)
  • Corrente de carga: ver valores detalhados relacionados à tensão residual
  • Resistência a choque: 300 m/s², direções X/Y/Z, 3 vezes cada
  • Resistência a vibração: 20–2000 Hz, amplitude 1,5 mm, direções X/Y/Z, 2 h cada
  • Peso: aprox. 19 g


Ambiente de operação
  • Temperatura ambiente: -25 °C a 55 °C
  • Humidade: 5–95% HR (sem condensação, sem congelamento)
  • Iluminação ambiente: ≤ 1000 lx


Aplicações recomendadas
  • Indústria eletrónica 3C (montagem e inspeção)
  • Sistemas de estacionamento automatizados
  • Automação logística e armazéns


Especificações técnicas
  • Modelo: CPG-TF05N3U
  • Tipo: sensor fotoelétrico de ranhura (tipo U), through-beam
  • Distância de deteção: 0–5 mm
  • Largura da ranhura: 5 mm
  • Frequência de resposta: 1000 Hz
  • Tempo de resposta: 500 µs
  • Alimentação: DC 5–24 V
  • Saída: NPN NO/NC
  • Proteção: IP50
  • Comprimento do cabo: 1 m
  • Materiais: carcaça PBT; lente/emissor/receptor policarbonato; cabo PVC
  • Peso: ≈ 19 g
