Sensor fotoelétrico de barreira CPG-TF25N3-2
tipo barreirainfravermelhode plástico

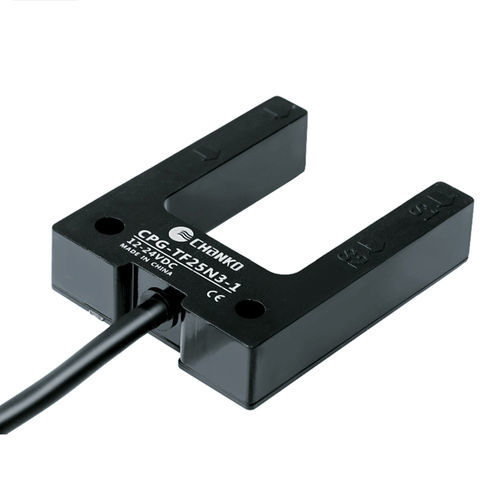

Sensor fotoelétrico de barreira - CPG-TF25N3-2 - CHANKO SENSOR - tipo barreira / infravermelho / de plástico
Sensor fotoelétrico de barreira - CPG-TF25N3-2 - CHANKO SENSOR - tipo barreira / infravermelho / de plástico
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
de barreira, tipo barreira
Tipo de feixes
infravermelho
Outras características
de plástico
Alcance máximo

MÍN: 0 m
(0'00" )

MÁX: 0 m
(0'00" )

Descrição

Visão geral do produto
  • Série: sensores fotoelétricos CPG
  • Modelo: CPG-TF25N3-2
  • Princípio de detecção: feixe atravessante (oposto)
  • Formato: tipo ranhura
  • Faixa de detecção: 0–25 mm
  • Largura da ranhura: 25 mm
  • Saída: NPN NO/NC (saída de comutação)
  • Alimentação: DC 12–24 V


Características principais
  • Comprimento do cabo: 2 m (moldado)
  • Direção de detecção: face da ranhura
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Configuração óptica: 2 eixos ópticos
  • Fonte de luz: infravermelho
  • Acessórios: manual do usuário, certificado
  • Objeto detectável padrão: objetos opacos Φ1.5 mm ou maiores
  • Materiais: carcaça PC, cabo PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: NPN NO/NC
  • Alimentação: DC 12–24 V (4 fios DC)
  • Conexão: cabo moldado
  • Nível de proteção: IP65
  • Tipo de sinal: saída de comutação
  • Modos de operação: Light ON / Dark ON
  • Consumo de corrente: ≤ 40 mA
  • Circuitos de proteção: proteção contra curto-circuito, prevenção de interferência mútua
  • Tensão residual: < 3 V
  • Corrente de carga: ≤ 100 mA (tensão residual < 3 V com cabo de 2 m)
  • Resistência de isolamento: > 20 MΩ (medido em DC 500 V)
  • Resistência a choque: 300 m/s², 3 vezes em X/Y/Z
  • Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min (entre partes vivas e carcaça)
  • Resistência a vibração: 10–55 Hz, amplitude 1.5 mm, 2 h em X/Y/Z
  • Peso: aprox. 52 g


Condições ambientais
  • Temperatura de operação: -25 °C a 55 °C
  • Umidade: 35–95% RH (sem condensação) em uso/armazenamento
  • Iluminação ambiente: até 10000 lx


Aplicações recomendadas
  • Automação industrial: detecção e posicionamento
  • Detecção de objetos em eletrónica 3C, parques de estacionamento automatizados, logística e armazéns


Fabricante
  • 长江传感


Especificações técnicas (resumo)
  • Modelo: CPG-TF25N3-2
  • Detecção: feixe atravessante em ranhura 0–25 mm, ranhura 25 mm
  • Saída: NPN NO/NC, comutação
  • Alimentação: DC 12–24 V, 4 fios
  • IP: IP65
  • Resposta: 1 ms / 500 Hz
  • Cabo: moldado, 2 m
  • Peso: ~52 g
