Sensor fotoelétrico tipo barreira CPG-TF25N3-1(G)
infravermelhode plásticopara reconhecimento de objetos

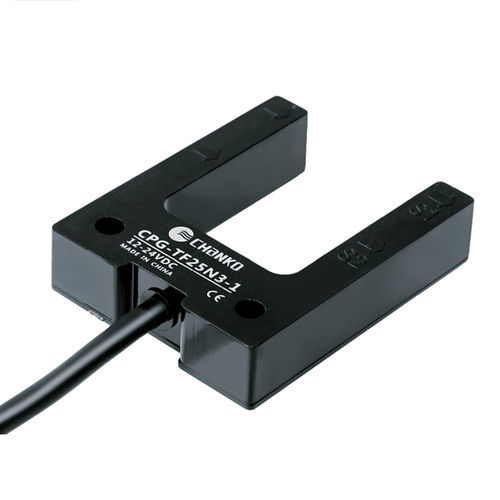

Sensor fotoelétrico tipo barreira - CPG-TF25N3-1(G) - CHANKO SENSOR - infravermelho / de plástico / para reconhecimento de objetos
Sensor fotoelétrico tipo barreira - CPG-TF25N3-1(G) - CHANKO SENSOR - infravermelho / de plástico / para reconhecimento de objetos
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
tipo barreira
Tipo de feixes
infravermelho
Outras características
de plástico
Aplicações
para reconhecimento de objetos
Alcance máximo

MÍN: 0 m
(0'00" )

MÁX: 0 m
(0'00" )

Descrição

Produto
  • Série: sensores fotoelétricos CPG
  • Modelo: CPG-TF25N3-1(G)


Principais características
  • Distância de detecção: 0–25 mm
  • Estrutura em ranhura; largura da ranhura: 25 mm
  • Princípio de detecção: através de feixe
  • Tipo de saída: NPN, NO/NC selecionável
  • Tensão de alimentação: DC 12–24 V
  • Comprimento do cabo: 2 m


Especificações técnicas
  • Objeto padrão detectável: objetos opacos com diâmetro ≥ Φ1,5 mm
  • Fonte de luz: infravermelho
  • Arranjo óptico: eixo óptico único
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Peso: aprox. 52 g


Parâmetros mecânicos / elétricos
  • Método de saída: NPN (NO/NC)
  • Alimentação: DC 12–24 V, 4 fios
  • Consumo de corrente: < 25 mA
  • Corrente de carga: < 100 mA (tensão residual < 3 V com cabo de 2 m)
  • Tensão residual: < 3 V
  • Resistência de isolamento: ≥ 20 MΩ (medida a DC 500 V)
  • Grau de proteção: IP65
  • Conexão: cabo moldado (2 m)
  • Modo de operação: comutação por presença de luz ou por ausência de luz
  • Circuitos de proteção: proteção contra curto-circuito e prevenção de interferência mútua
  • Resistência a choques: 300 m/s², 3 vezes em X, Y, Z
  • Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Tensão de resistência: AC 1000 V 50/60 Hz 1 min entre partes vivas e carcaça


Ambiente de operação
  • Temperatura de operação: -25 °C a 55 °C
  • Humidade operação/armazenamento: 35%–95% UR (sem condensação)
  • Iluminação ambiente: < 10000 lx


Acessórios incluídos
  • Manual do utilizador
  • Certificado de conformidade


Resumo técnico
  • Modelo: CPG-TF25N3-1(G)
  • Série: CPG
  • Distância de detecção: 0–25 mm
  • Largura da ranhura: 25 mm
  • Saída: NPN (NO/NC)
  • Tensão de alimentação: DC 12–24 V
  • Grau de proteção: IP65
  • Comprimento do cabo: 2 m
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Material do invólucro: PC; Cabo: PVC
  • Peso: aprox. 52 g
