Sensor fotoelétrico tipo barreira CPG-TF25N3-2(G)
retangularinfravermelhode plástico

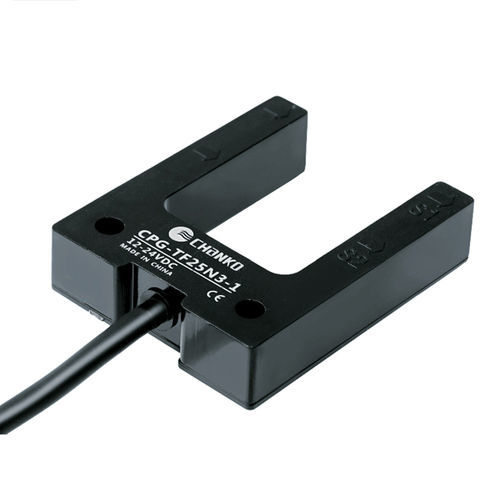

Sensor fotoelétrico tipo barreira - CPG-TF25N3-2(G) - CHANKO SENSOR - retangular / infravermelho / de plástico
Sensor fotoelétrico tipo barreira - CPG-TF25N3-2(G) - CHANKO SENSOR - retangular / infravermelho / de plástico
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
tipo barreira
Configuração
retangular
Tipo de feixes
infravermelho
Outras características
de plástico
Aplicações
para logística
Alcance máximo

MÍN: 0 m
(0'00" )

MÁX: 0 m
(0'00" )

Descrição

Série do produto
  • Série CPG de sensores fotoelétricos (tipo barreira, de ranhura)


Características principais
  • Distância de detecção: 0–25 mm
  • Estrutura: ranhura
  • Princípio de detecção: tipo barreira (through-beam)
  • Largura da ranhura: 25 mm
  • Saída: NPN NO/NC
  • Tensão de alimentação: DC 12–24 V


Especificações técnicas
  • Distância de detecção: 0–25 mm
  • Estrutura: ranhura
  • Princípio: tipo barreira
  • Largura da ranhura: 25 mm
  • Comprimento do cabo: 2 m
  • Direção de detecção: face da ranhura
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Requisito especial: eixo óptico duplo
  • Tipo de luz: infravermelho
  • Acessórios: manual de instruções, certificado
  • Objeto padrão detectável: objetos opacos ≥ Φ1.5 mm
  • Materiais: caixa PC, cabo PVC


Parâmetros mecânicos / elétricos
  • Saída: NPN NO/NC
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: 4 fios DC
  • Grau de proteção: IP65
  • Conexão: cabo moldado
  • Tipo de sinal: comutação
  • Modo de operação: Light ON / Dark ON
  • Consumo de corrente: < 40 mA
  • Circuitos de proteção: proteção contra curto-circuito, prevenção de interferência mútua
  • Tensão residual: < 3 V
  • Corrente de carga: ≤ 100 mA (tensão residual ≤ 3 V com cabo de 2 m)
  • Resistência de isolamento: ≥ 20 MΩ (DC 500 V)
  • Resistência a impactos: 300 m/s², X/Y/Z, 3 vezes
  • Tensão de ensaio: AC 1000 V 50/60 Hz 1 min (partes carregadas / caixa)
  • Resistência a vibrações: 10–55 Hz, amplitude 1.5 mm, X/Y/Z, 2 h
  • Peso: aprox. 52 g


Ambiente de operação
  • Temperatura de operação: -25 °C a 55 °C
  • Umidade operação/armazenamento: 35–95% RH (sem condensação)
  • Iluminação ambiente: ≤ 10.000 lx


Acessórios e capacidade de detecção
  • Acessórios incluídos: manual de instruções, certificado
  • Objeto padrão detectável: objetos opacos ≥ Φ1.5 mm


Aplicações recomendadas
  • Indústria eletrônica 3C (montagem e inspeção)
  • Sistemas de estacionamento automatizados
  • Logística e armazenamento


Características / Resumo técnico
  • Modelo: CPG-TF25N3-2(G)
  • Distância de detecção: 0–25 mm
  • Largura da ranhura: 25 mm
  • Saída: NPN NO/NC
  • Alimentação: DC 12–24 V, 4 fios
  • Grau de proteção: IP65
  • Tempo de resposta / frequência: 1 ms / 500 Hz
  • Comprimento do cabo: 2 m
  • Materiais: caixa PC, cabo PVC
  • Peso: ~52 g
