Sensor fotoelétrico de barreira CPG-TF25N3-1
tipo barreirainfravermelhode alta velocidade

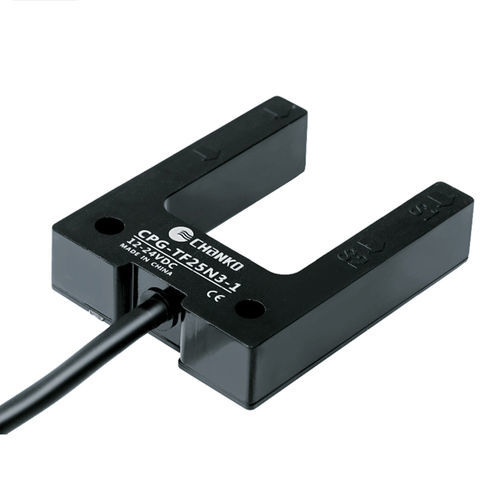

Sensor fotoelétrico de barreira - CPG-TF25N3-1 - CHANKO SENSOR - tipo barreira / infravermelho / de alta velocidade
Sensor fotoelétrico de barreira - CPG-TF25N3-1 - CHANKO SENSOR - tipo barreira / infravermelho / de alta velocidade
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
de barreira, tipo barreira
Tipo de feixes
infravermelho
Outras características
de plástico, de alta velocidade
Alcance máximo

MÁX: 0 m
(0'00" )

MÍN: 0 m
(0'00" )

Descrição

Visão geral do produto
  • Modelo: CPG-TF25N3-1 (série CPG sensores fotoelétricos)
  • Distância de detecção: 0–25 mm
  • Estrutura: tipo ranhura
  • Princípio de detecção: tipo barreira (through‑beam)
  • Largura da ranhura: 25 mm
  • Saída: NPN NO/NC
  • Tensão de alimentação: DC 12–24 V


Especificações técnicas
  • Distância de detecção: 0–25 mm
  • Largura da ranhura: 25 mm
  • Comprimento do cabo: 2 m
  • Face de detecção: superfície da ranhura
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Eixo óptico: único
  • Fonte luminosa: infravermelho
  • Objeto padrão detectável: objeto opaco ≥ Φ1,5 mm
  • Materiais: invólucro PC; cabo PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: NPN NO/NC
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: DC quatro fios
  • Grau de proteção: IP65
  • Conexão: cabo moldado (2 m)
  • Tipo de sinal: comutação
  • Modo de operação: Light ON / Dark ON
  • Consumo de corrente: <25 mA
  • Proteções: proteção contra curto‑circuito, prevenção de interferência mútua
  • Tensão residual: <3 V
  • Corrente de carga: <100 mA (tensão residual <3 V com cabo de 2 m)
  • Resistência de isolamento: >20 MΩ (DC 500 V)
  • Resistência a choques: 300 m/s², 3 vezes em X, Y, Z
  • Resistência dielétrica: AC 1000 V 50/60 Hz 1 min (partes energizadas vs invólucro)
  • Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 52 g


Condições ambientais
  • Temperatura de operação: -25 °C a 55 °C
  • Humidade operação/armazenamento: 35–95% HR (sem condensação)
  • Iluminação ambiente: <10000 lx


Acessórios / Especificações-chave
  • Inclui: manual do usuário, certificado de conformidade
  • Especificações-chave: Detecção 0–25 mm; Ranhura 25 mm; Saída NPN NO/NC; Alimentação DC 12–24 V; Cabo 2 m; Tempo de resposta 1 ms; Frequência 500 Hz; IP65; Peso ≈52 g
