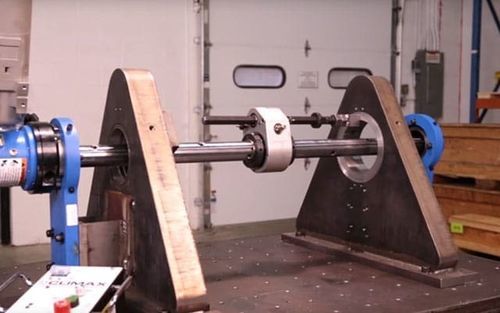

Mandriladora portátil para faceamento BB5000

para furaçãopara soldagem de revestimento

Visão geral
A CLIMAX BB5000 é uma mandrilhadora em linha compacta, versátil e de alto torque, concebida para mandrilamento em linha, mandrilamento cego, furação, aplainamento e reparo de válvulas em espaços confinados. O projeto com barra passante e componentes modulares fornece potência e precisão para intervenções industriais exigentes.

Aplicações
Utilizada para reparos in situ, manutenção e usinagem de produção nos setores da construção, mineração, energia e indústria pesada. Configurável para recondicionamento de furo, assentos de válvula, furos de pino e outras operações de usinagem no local com acesso limitado.

Principais características

• Montagem modular e rápida com cones de montagem em ferro fundido e suportes de rolamento esférico patenteados para alinhamento rápido e fixação rígida.
• Sistema de montagem com rolamento esférico patenteado que permite até 5° de desalinhamento para facilitar o ajuste.
• Alta capacidade de torque: unidade de acionamento rotativa fornece até 650 ft‑lbs (881 N·m) na barra; redução padrão 4:1; opções 12:1 ou redutor de parafuso sem fim disponíveis.
• Design com barra passante que permite posicionar as unidades de acionamento e alimentação em qualquer ponto da barra, inclusive entre rolamentos para aplicações muito confinadas.
• Múltiplas configurações de motor: elétrico (reversível), servo, hidráulico ou pneumático; troca rápida do motor com dois parafusos; kit de conversão servo disponível.
• Pequena área ocupada indicada para ambientes com pouco espaço livre; comprimentos de barra disponíveis 4–24 ft com barras alinhadas e furos quadrados de ½" (12 mm) para ferramentas.
• Ampla gama de acessórios para mandrilamento cego, furação, aplainamento, reparo de válvulas e interface rápida com as soldadoras CLIMAX Auto Bore Welders.

Instalação & produtividade

• Tempo típico de instalação para operador experiente: 30 minutos ou menos usando componentes modulares e cones de montagem.
• Suportes de rolamento esférico pesados oferecem fixação rígida e repetível à peça, melhorando precisão e produtividade da usinagem.

Documentação & suporte (literatura / manuais / documentos de acessórios)

• Folheto / ficha técnica da mandrilhadora BB5000.
• Manual de operação cobrindo os modelos BB4500 e BB5000.
• Documentação de acessórios e kits: kit de conversão servo, kit de 120V para mandrilamento, kit de serviço de campo para unidade axial, montagem em balanço, cabeçotes de facing, micro‑adjust boring head, controlador de velocidade elétrico, etc.

Especificações técnicas (resumo)

• Diâmetro da barra: 2,25" padrão ou 1,25" opcional (57,2 mm ou 31,8 mm).
• Faixa de diâmetros de mandrilamento: 1,5 – 24" (38,1 – 609,6 mm).
• Curso máximo: 36" (914,4 mm).
• Torque na barra: valor nominal em tabela 40 ft‑lb (54,2 N·m); a unidade de acionamento pode fornecer até 650 ft‑lbs (881 N·m) com opções de engrenagem.
• Opções de alimentação: elétrico (reversível), servo, hidráulico, pneumático.
• Comprimentos de barra disponíveis: 4 – 24 ft (1 219,2 – 7 315,2 mm); barras alinhadas com furos de ferramenta ½" ou 12 mm em perfil quadrado.
