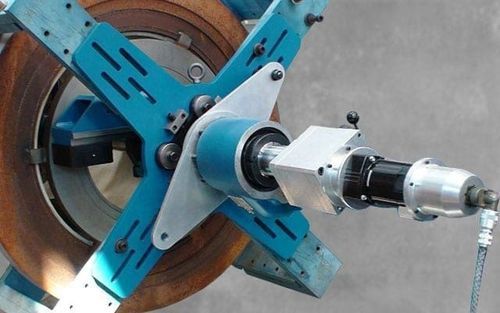

Mandriladora portátil para faceamento BB6100

Visão geral
A mandriladora portátil de cabeça deslizante CLIMAX BB6100 oferece usinagem de precisão num projeto compacto e modular. Adequada para manutenção, reparo e produção, a BB6100 cobre uma ampla faixa de diâmetros mantendo precisão e rigidez em oficina e campo. Acessórios de fresagem de face e arquitetura modular reduzem tempos de setup e desmontagem.

Vantagens do produto

• Potente e compacta: projeto portátil para uso em campo. Motor hidráulico de 11,3 in³ (185,3 cm³); torque de referência 1435 ft•lb (1945,6 N•m) a 33 rpm.
• Faixa de usinagem versátil: diâmetros de mandrilamento 8,8–40,8" (223,5–1036,3 mm); alcance de fresagem com acessórios 7,5–42,1" (190,5–1069,3 mm). Braços opcionais de ação dupla permitem operações combinadas sem troca de equipamento.
• Fácil instalação e alinhamento: mancais ID e end‑mount com rolamentos esféricos de rolos cônicos facilitam montagem/remoção da barra; toleram até 1,5° de desalinhamento. Ajuste fino dos mancais finais ±0,625" (15,9 mm) para centralização.
• Flexibilidade de ferramentas: suporte Net Fit aceita ferramentas com haste quadrada 3/4" (19,1 mm). Porta‑ferramenta rotativo e configuração de cabeças dianteira/traseira possibilitam duas cabeças em operação simultânea.
• Projeto de qualidade e com manutenção facilitada: suporte modular canaliza forças de usinagem para a barra através de sapatas de guia ajustáveis. Barras cromadas retilíneas a 0,001" por pé (0,0254 por 304,8 mm). Meia porca removível e porca de ajuste de folga para serviço em campo.

Especificações principais
ESPECIFICAÇÕES | POLEGADA | MÉTRICO
Diâmetro da barra | 3.5" | 88,9 mm
Diâmetro de mandrilamento | 8,8 – 40,8" | 223,5 – 1036,3 mm
Curso máx. | comprimento da barra | comprimento da barra
Torque na barra | 470 – 1820 ft‑lb | 637,2 – 2467,6 N•m
Opção de alimentação | Hidráulico | Hidráulico

Características / especificações técnicas

• Modelo: CLIMAX BB6100
• Diâmetro da barra: 3,5" (88,9 mm)
• Diâmetro de mandrilamento: 8,8 – 40,8" (223,5 – 1036,3 mm)
• Curso máx.: comprimento da barra (configurável por instalação)
• Torque na barra: 470 – 1820 ft‑lb (637,2 – 2467,6 N•m)
• Motor hidráulico: 11,3 in³ (185,3 cm³), torque de referência 1435 ft•lb (1945,6 N•m) a 33 rpm
• Alcance de fresagem (com acessórios): 7,5 – 42,1" (190,5 – 1069,3 mm)
• Utensílios: aceita haste quadrada 3/4" (19,1 mm); suporte Net Fit com sapatas ajustáveis e meia porca removível
• Mancais: rolamentos de rolos esféricos com bloqueio cônico para ID e End‑Mount; ajuste fino ±0,625" (15,9 mm)
• Construção: design modular; barras cromadas com retilinearidade 0,001"/ft (0,0254/304,8 mm); porca de ajuste antifolga para manutenção em campo
