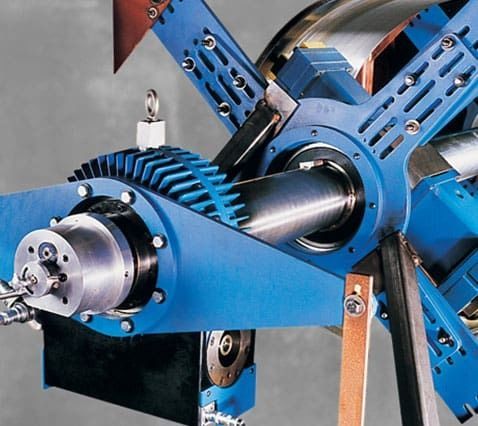

Mandriladora portátil para faceamento BB8100

Visão geral
A BB8100 da CLIMAX é uma alesadora em linha portátil e versátil para usinagem de precisão no campo e em oficina. Projetada para configuração rápida e flexível, proporciona alta relação potência/peso e operação em alta velocidade para aumentar a produtividade. Sua construção compacta e modular permite mobilização rápida, redução do tempo de preparação e manutenção de tolerâncias de usinagem em uma ampla gama de trabalhos de reparo e fabricação.

Capacidade e aplicação
Projetada para trabalhos de grande porte, a BB8100 realiza usinagens de 14,5 a 85,6 polegadas (368,3–2174,2 mm). Ao combinar grande capacidade de mandrinamento com uma pegada eficiente, a máquina minimiza o tempo de inatividade e maximiza o desempenho de usinagem — adequada para reparo de equipamentos pesados, construção, mineração e manutenção industrial.

Principais características

• Solução portátil de mandrinamento em linha para campo e oficina com componentes modulares para montagem rápida e mobilização.
• Opção de motor hidráulico; exemplo de deslocamento 11,3 in³ (185,3 cm³) produzindo ~4783 ft•lb (6484,9 N•m) de torque no eixo a 15,1 rpm.
• Mandrinamentos de 14,5 – 85,6 in (368,3 – 2174,2 mm); capacidade de desbaste/faceamento de 14 – 97,7 in (355,6 – 2481,6 mm) com acessórios apropriados.
• Mancais ID e de montagem final utilizam rolamentos de rolos esféricos com trava cônica; montagem final ajustável ±0,25 in (6,35 mm) para centralizar a barra.
• Braços opcionais de ação dupla para mandrinamento/faceamento ampliam o alcance e permitem ambas as operações sem troca de equipamento; guias quadradas ao longo de todo o comprimento dos braços para posicionamento rápido.
• Porta‑ferramentas Net‑fit com estrutura dividida para instalação simplificada; prende-se à barra para faceamento e pode ser ajustado para mandrinamento net‑fit; seminut ajustável/removível para flexibilidade.
• Suporte para configuração com cabeças líder e trailing (duas cabeças usadas simultaneamente).
• Bloco porta‑ferramentas aceita ferramentas padrão com haste quadrada nominal de 1 in (25,4 mm); suporte de ferramenta giratório para montagem flexível incluindo algumas configurações em balanço.
• Porta‑ferramentas modular direciona forças para a barra através de sapatas de guia ajustáveis para aumentar a rigidez.
• Barras cromadas duras, retas até 0,001 in por pé (0,0254 por 304,8 mm); barras perfuradas opcionais com alvos ópticos disponíveis.
• Porca de ajuste de folga para regulagem em campo para eliminar folga e prolongar a vida útil.

Especificações (tabela)
ESPECIFICAÇÕES | INCH | MÉTRICO
Diâmetro da barra | 8 in | 203,2 mm
Diâmetro de mandrinamento | 14,5 – 85,6 in | 368,3 – 2174,2 mm
Curso máx. | comprimento da barra | comprimento da barra
Torque na barra | 3350 – 6068 ft•lb | 4542 – 8227 N•m
Opção de alimentação | Hidráulico | Hidráulico

Notas técnicas e funcionalidades

• Porta‑ferramentas Net‑fit com estrutura dividida para instalação simplificada e fixação por braçadeira na barra.
• Semi‑porca ajustável e removível para facilitar usinagem de múltiplos furos e remoção do porta‑ferramentas.
• Guias quadradas em toda a extensão dos braços para posicionamento rápido e fixação segura.
• O porta‑ferramentas aceita haste quadrada de 1 in (25,4 mm); o suporte giratório permite configurações variadas, incluindo opções em balanço limitadas.
• Acessórios opcionais: braços de ação dupla para mandrinamento/faceamento, acessórios de faceamento, unidades de alimentação axial, indicadores e alvos ópticos para barras perfuradas.

Especificações técnicas

• Modelo: BB8100
• Marca: CLIMAX
• Diâmetro da barra: 8 in (203,2 mm)
• Diâmetro de mandrinamento: 14,5 – 85,6 in (368,3 – 2174,2 mm)
• Faixa de faceamento (com acessórios): 14 – 97,7 in (355,6 – 2481,6 mm)
• Torque na barra: 3350 – 6068 ft•lb (4542 – 8227 N•m)
• Opção de alimentação: Hidráulico (motor hidráulico exemplo: 11,3 in³ / 185,3 cm³ produzindo aprox. 4783 ft•lb / 6484,9 N•m a 15,1 rpm)
• Ferramentaria: aceita ferramentas com haste quadrada nominal de 1 in (25,4 mm); suporta configurações de cabeças dianteira/traseira
• Construção: barras cromadas duras; barras perfuradas opcionais com alvos ópticos; semi‑porca ajustável/removível; porca de ajuste de folga
• Aplicações típicas: reparo de equipamentos pesados, construção, mineração, manutenção industrial
