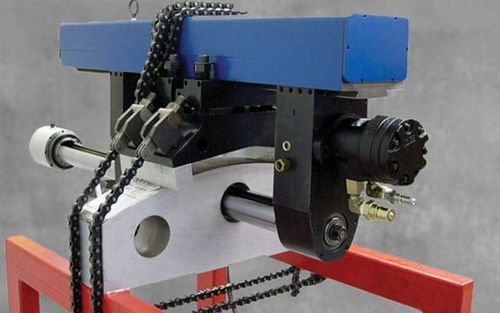

Mandriladora horizontal BB5500

para peças de grandes dimensõescompactade alta precisão

Visão geral
A CLIMAX BB5500 é projetada para o alargamento de alta precisão de furos de parafusos em acoplamentos de turbinas e grandes equipamentos rotativos. Destinada a alargar furos ajustados em grandes acoplamentos e flanges, a BB5500 oferece rigidez e precisão para produzir furos retos e circulares que garantem o ajuste preciso dos parafusos.

Usinagem em campo e aplicações
Desenvolvida para usinagem eficiente em campo, a BB5500 instala-se rapidamente e opera de forma fiável em espaços confinados onde máquinas de alargar convencionais não conseguem atuar. Recursos para configuração rápida e precisão repetível ajudam a reduzir o tempo de inatividade durante revisões de turbinas e manutenções. Adequada para acoplamentos de turbina e outras aplicações de grande porte, minimiza paragens e retrabalhos.

Vantagens do produto

• Poderosa, versátil e fácil de operar.
• Alarga furos de parafusos alinhados com precisão à primeira passagem.
• Elimina procedimentos longos de brunimento.
• Sistema de montagem universal de acoplamentos adapta-se aos tamanhos padrão de acoplamentos de turbina.
• Remoção rápida da barra de alargar sem alterar a configuração para permitir medição e inspeção.
• Múltiplas opções de avanço, incluindo avanço mecânico reversível para aplicações com espaço limitado para acabamento traseiro e escareamento.
• Opção de avanço elétrico para inversão e retorno rápido da ferramenta.
• Múltiplas opções de acionamento: pneumático, hidráulico ou elétrico personalizado.
• Compatível com ferramentas HSS ou de metal duro (carbeto).
• Design compacto: extremamente rígido e compacto; configuração por um único operador adequada a espaços confinados.
• Folga mínima para acionamento rotativo e avanço axial: 2,0 in (50,8 mm) entre o diâmetro exterior do cubo do acoplamento e o centro do parafuso.

Especificações técnicas

• Modelo: BB5500
• Marca: CLIMAX
• Diâmetro da barra: 2,5 in ou opcional 1,875 in (63,5 mm ou opcional 47,6 mm)
• Diâmetro de alargamento: 2,1–4,2 in (53,3–106,7 mm)
• Curso máx.: comprimento da barra
• Torque na barra: 65 ft-lb (88,1 N·m)
• Opções de alimentação: pneumática ou hidráulica (opção elétrica personalizada disponível)
