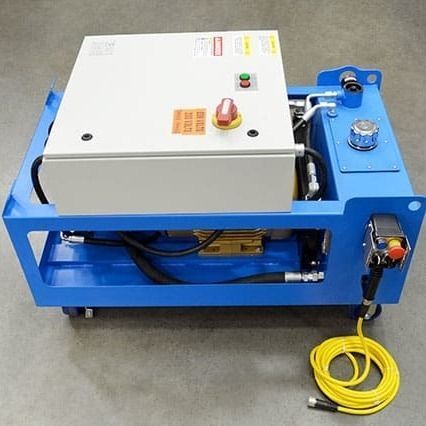

Unidade hidráulica com motor hidráulico HP series

para máquina-ferramentaestacionária

Visão geral
A Unidade de Potência Hidráulica da CLIMAX foi projetada para fornecer potência hidráulica confiável e de alto desempenho para máquinas-ferramenta portáteis em aplicações de campo exigentes. Projetada para suportar os sistemas de usinagem CLIMAX, cada unidade oferece caudal e pressão constantes para operação suave e precisa em ambientes industriais como fabricação pesada, energia e projetos de infraestrutura.

Configurações

• Opções de potência: 10 HP e 25 HP.
• Opções de tensão de rede: 208–230 V, 230 V, 380–415 V, 460 V e 575 V (configurações conforme requisitos da aplicação).

Vantagens do produto
Qualidade e versatilidade

• Estrutura robusta com rodízios de uretano de 6 polegadas (152,4 mm) para mobilidade em campo.
• Ampla gama de tensões de rede suportadas com opções de 10 ou 25 HP para diversas aplicações.
• Painel pendente remoto para operação em espaços apertados.
• Controle pendente de 3 eixos incluído como padrão para uso com fresadoras lineares.
• Acoplamentos de desconexão rápida para conexões rápidas de mangueiras; disponíveis na série Parker 60 ou acoplamentos de face plana anti-derramamento compatíveis com ISO 16028.
• Válvula de descarga manual para liberar pressão aprisionada e permitir conexão de mangueiras de forma rápida e segura.

Desempenho confiável

• Bomba de deslocamento variável para maior potência, desempenho e controle preciso de velocidade; fornece torque total em toda a faixa de velocidade.
• Válvula de contrapeso padrão nos modelos HP1000 e HP2500 para operação estável durante cortes interrompidos e movimentos de subida/descida.
• Trocador de calor refrigerado por ventilador para evitar superaquecimento do óleo e perda de potência.
• Indicador de filtro integrado para indicação visual quando for necessária a substituição do elemento filtrante.

Recursos de segurança integrados

• Bloqueio hidráulico (HP1000 e HP2500) impede deriva ou afundamento da ferramenta; libera automaticamente quando o operador pressiona o botão de partida no pendente.
• Interruptor de desconexão com bloqueio na alimentação principal conforme exigido pela OSHA.
• Disjuntor principal para proteger o circuito derivado de acordo com as normas NEC.
• Válvula de alivio do sistema integrada e manômetro de pressão do sistema para segurança do operador.
• Monitor de sequência de fase protege a bomba hidráulica contra rotação inversa, operação em monofásico ou desequilíbrio de tensão significativo.
• Certificação CE e conformidade com OSHA, NFPA 70 e NFPA 79.

Especificações (tabela)
Potência: 10 HP e 25 HP
Diretriz geral: 1 HP (746 watts) = 1 gpm a 1500 psi (103 bar)
Fórmula real: 1 HP = psi x gpm / 1714
Exemplo: 1500 psi (103 bar) x 1 gpm / 1714 = 0,875 HP

Características técnicas

• Opções de potência: 10 HP, 25 HP.
• Opções de tensão de rede: 208–230 V, 230 V, 380–415 V, 460 V, 575 V (configurações por país).
• Bomba hidráulica de deslocamento variável para torque total em toda a faixa de velocidade.
• Válvula de contrapeso padrão nas variantes HP1000 e HP2500.
• Controle pendente 3 eixos (padrão para fresagem linear) e operação por pendente remoto.
• Acoplamentos de desconexão rápida: Parker série 60 ou face plana ISO 16028 anti-derramamento.
• Válvula de descarga manual para conexão segura de mangueiras.
• Trocador de calor refrigerado por ventilador para controle térmico.
• Indicador de filtro integrado para manutenção preventiva.
• Bloqueio hidráulico para evitar deriva da ferramenta (HP1000/HP2500).
• Interruptor de desconexão com bloqueio e disjuntor principal para segurança elétrica.
• Monitor de sequência de fase para proteção contra rotação inversa e monofase.
• Conformidade: CE, OSHA, NFPA 70, NFPA 79.
• Projetada para suporte a máquinas-ferramenta portáteis em fabricação pesada, energia e infraestrutura.
