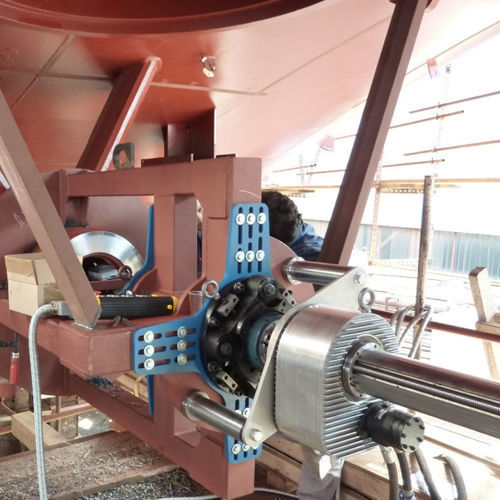

Mandriladora portátil para faceamento BB7100

Visão geral do produto
A CLIMAX BB7100 é uma mandrilhadora em linha modular de alta capacidade, projetada para mandrilamento de precisão em reparo de equipamentos pesados, manutenção industrial e fabricação. Os cursos de mandrilamento são limitados apenas pelo comprimento da barra; suportes de rolamento modulares e componentes intercambiáveis permitem configuração rápida para usinagem em campo ou oficina.

Vantagens do produto

• Portátil com potência de máquina estacionária: acionamento hidráulico que fornece alto torque na barra para mandrilamentos de grande diâmetro.
• Motor hidráulico de alto torque (exemplo: 11,3 in³ / 185 cm³, aprox. 2280 ft‑lb / 3090 N•m a 29 rpm).
• Ampla faixa de usinagem: diâmetros de mandrilamento 10,25–58,25 in (260,4–1479,6 mm); alcance de faceamento 9,6–62,5 in (243,8–1587,5 mm).
• Componentes compactos e modulares para configuração rápida; muitas peças podem ser erguidas manualmente para reduzir tempo de inatividade.
• Braços opcionais de dupla ação para mandrilamento/faceamento e operação com duas cabeças para operações combinadas ou simultâneas.
• Barras cromadas, usinadas com precisão, com retitude de 0,001 in por pé e opções de alvos ópticos.
• Aceita ferramentas padrão da indústria com haste quadrada nominal de 1 in (25,4 mm); meia porca ajustável e ajuste de folga para manutenção em campo.

Design e características

• Porta-ferramentas modular com estrutura dividida que transmite forças de usinagem diretamente para a barra via sapatas guia ajustáveis.
• Rolamentos ID e de montagem final com rolamentos cônicos esféricos; suporte final ajustável ±0,625 in (15,9 mm) para centralização.
• Guias quadradas ao longo dos braços de mandrilamento/faceamento para posicionamento rápido; torre de ferramentas rotativa para configurações flexíveis.
• O porta-ferramentas Net-fit pode ser preso para faceamento ou ajustado para mandrilamento para eliminar folgas e maximizar rigidez.

Especificações
Diâmetro da barra: 5 in (127 mm)
Diâmetro de mandrilamento: 10,25 – 58,25 in (260,4 – 1479,6 mm)
Curso máx.: limitado pelo comprimento da barra
Torque na barra: 750 – 2900 ft‑lb (1020 – 3930 N•m)
Opção de alimentação: Hidráulica

Especificações técnicas

• Modelo: BB7100
• Diâmetro da barra: 5 in (127 mm)
• Faixa de diâmetros de mandrilamento: 10,25 – 58,25 in (260,4 – 1479,6 mm)
• Curso máximo: capacidade de comprimento total limitada pela barra
• Torque na barra: 750 – 2900 ft‑lb (1020 – 3930 N•m)
• Opção de alimentação: motor hidráulico (ex. 11,3 in³ / 185 cm³)
• Design modular com três conjuntos intercambiáveis de suporte de rolamento
• Braços opcionais de dupla ação; operação com duas cabeças suportada
• Aceita ferramentas padrão da indústria, haste quadrada 1 in (25,4 mm)
• Barras cromadas usinadas com orifício; alvos ópticos disponíveis
