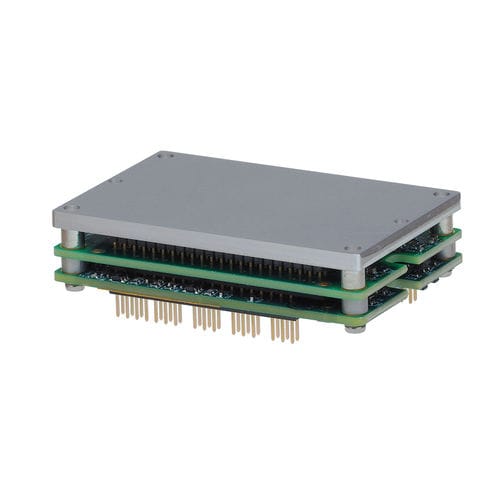

Com uma pegada compacta e um conjunto completo de recursos incluindo STO e interface de codificador absoluto duplo, o AEV embala um potente punch em um pacote pequeno. Ele oferece até 50 A de pico a 90 Vdc e 20 A de pico a 180 Vdc. A nova opção "EZ Board" (AEZ) proporciona conectividade para montar diretamente nas superfícies do equipamento, tornando-o perfeito para integração OEM.
A AEV estabelece novos níveis de desempenho, conectividade e flexibilidade. O protocolo de aplicação CANopen sobre comunicação EtherCAT (CoE) fornece um ônibus industrial amplamente utilizado e econômico. Uma ampla gama de codificadores absolutos é suportada. O Safe Torque Off (STO) elimina contatores e fiação externa, reduzindo o custo e a complexidade do sistema. Para aplicações críticas de segurança, podem ser empregadas entradas redundantes para desativação de STO.
Especificações
CORRENTE CONTÍNUA
7A
CORRENTE DE PAIZAÇÃO
14
VOLTAGEM DE FORNECIMENTO
12-90 VDC
DIMENSÕES
64 x 41 x 16,5
ENTRADAS DIGITAIS
7
SAÍDAS DIGITAIS
6
FEEDBACK
Pecado/Custo Analógico, Incremental, Salas Digitais, Codificador / Codificador Aux, Sanyo Denki, Tamagawa, Panasonic, Endat, Absoluto A, SSI, BiSS
INTERFACE DE COMANDO
Passo/Direcção, PWM, Analógico
MEIO AMBIENTE
Industrial, Comercial
Modos de Controlo
- Cíclico Synchronous Position-Velocity-Torque (CSP, CSV, CST)
- Torque Síncrono Cíclico com Ângulo de Comutação (CSTCA)
- Perfil Posição-Velocidade-Torque, Posição Interpolada (PT,PVT), Homing
- Indexador, Ponto a Ponto, CPL
- Camming, Engrenagem
- Posição, Velocidade, Torque
Interface de Comando
- Protocolo de aplicação CANopen sobre EtherCAT (CoE)
- ASCII, Binário Serial e E/S discreta
- Comandos de posição passo ou Quad A/B
- Comando PWM Velocidade/Torque
- Codificador mestre (Engrenagem/Camming)
Comunicações
- EtherCAT, Ethernet
- RS-232
---
