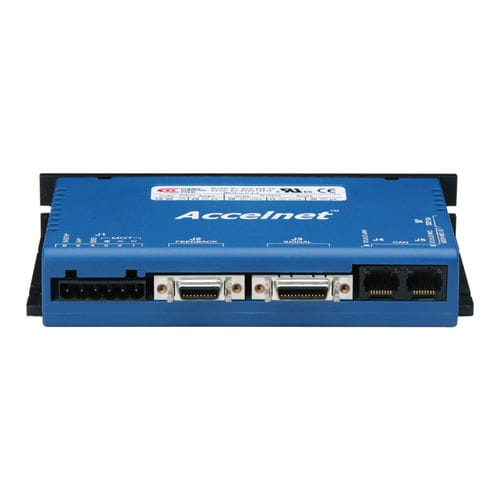

O Painel ADP é um pacote DC Powered que oferece CANopen, bem como a tradicional interface de comando analógico. O feedback do codificador incremental é padrão com interfaces opcionais de resolver e codificador analógico.
Especificações
CORRENTE CONTÍNUA
6A
CORRENTE DE PAIZAÇÃO
18A
VOLTAGEM DE FORNECIMENTO
20-55 VDC
DIMENSÕES
168 x 99 x 31 mm
ENTRADAS DIGITAIS
12
SAÍDAS DIGITAIS
3
FEEDBACK
Incremental, Digital Halls, codificador/ codificador Aux out
INTERFACE DE COMANDO
Passo/Direcção, Analógico, PWM
MEIO AMBIENTE
Comercial
Conjunto de Funcionalidades Avançadas
- BiSS-C Codificadores Unidirecionais & SSI absolutos
- Filtros de ponto flutuante de 32 bits
- Vários filtros avançados
- Ferramentas de análise de frequência
Modos de Controlo
- Indexador rápido, Point-to-Point, PVT
- Camming, Engrenagem, Posição, Velocidade, Torque
Interface de Comando
- Comandos passo-a-passo
Selecionável com uma ponta ou Diferencial
- CANopen
- ASCII e E/S discreta
- Comando ±10V Posição/Velocidade/Torque
- Comando PWM Posição/Velocidade/Torque
- Codificador mestre (Engrenagem/Camming)
Comunicações
- CANopen
- RS232
Comentários
- Codificadores digitais Quad A/B
- Biss-C Codificadores Unidirecionais Absolutos Unidirecionais
- Codificadores analógicos Sin/Cos
- Codificador secundário / saída de codificador emulado
- Salas Digitais
E/S - Digital
- 12 entradas, 3 saídas
Dimensões: mm [pol.]
- 168 x 99 x 31 [6,6 x 3,9 x 1,2]
DESCRIÇÃO
Rev 02 pelo número do modelo na etiqueta indica Accelnet ADP com o conjunto de funções avançadas. O ADP é um acionamento DC de alto desempenho para Posição, Velocidade (usando codificador, Halls ou BEMF), e Controle de torque de motores sem escovas e com escovas. Ele pode operar como um acionamento distribuído usando CANopen, ou como um acionamento independente aceitando comandos analógicos ou digitais de um controlador de movimento externo.
---
