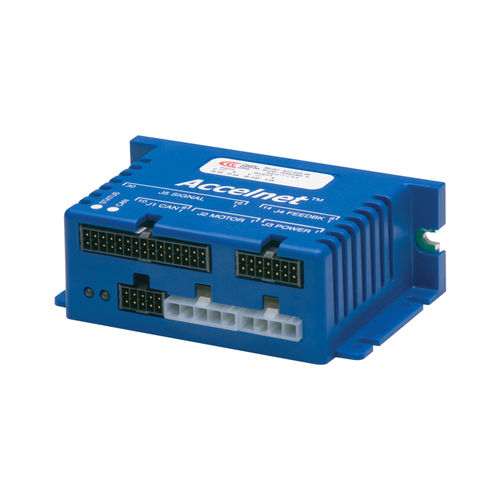

Servoconversor CC Accelnet ACJ series

digitalRS-232CANopen

O Accelnet Micro Panel é um servomotor compacto, alimentado por CC para controle de posição, velocidade e torque de motores CA sem escovas e CC com escovas. Ele pode operar em uma rede de controle distribuído, como um acionamento de indexação autônomo, ou com controladores de movimento externos. O feedback padrão é codificador digital quad A/B e duas versões estão disponíveis para suportar o resolvedor brushless (-R) ou codificadores analógicos sin/cos (-S). Especificações CORRENTE CONTÍNUA 3A CORRENTE DE PAIZAÇÃO 9A VOLTAGEM DE FORNECIMENTO 20-55 VDC DIMENSÕES 97 x 64 x 33 mm ENTRADAS DIGITAIS 9 SAÍDAS DIGITAIS 4 FEEDBACK Incremental, Digital Halls, codificador/ codificador Aux out INTERFACE DE COMANDO Passo/Direcção, Analógico, PWM MEIO AMBIENTE Comercial Versões de feedback - Pecado analógico/Custo - Quad A/B digital Modos de Controlo - Indexador, Ponto a Ponto, PVT - Camming, Engrenagem, Posição, Velocidade, Torque Interface de Comando - CANopen - ASCII e E/S discreta - Comandos passo-a-passo - Comando ±10V posição/velocidade/torque - PWM posição*/velocidade/comando de binário - Codificador mestre (Engrenagem/Camming) Comunicações - CANopen - RS-232 Comentários - Codificador Digital Quad A/B - Codificador secundário / codificador emulado para fora - Resolver sem escovas (-R versões) - Codificador analógico sin/cos (versões -S) - Salas Digitais E/S - Digital - 9 entradas, 4 saídas Dimensões: mm [pol.] - 97 x 64 x 33 [3,8 x 2,5 x 1,3] O modo de indexação permite uma operação simplificada com PLC's que utilizam saídas para seleccionar e lançar índices e entradas para ler o estado do conversor de frequência. Além disso, um PLC pode enviar dados ASCII que podem alterar os perfis de movimento para que um índice possa executar vários movimentos à medida que os requisitos da máquina mudam.
