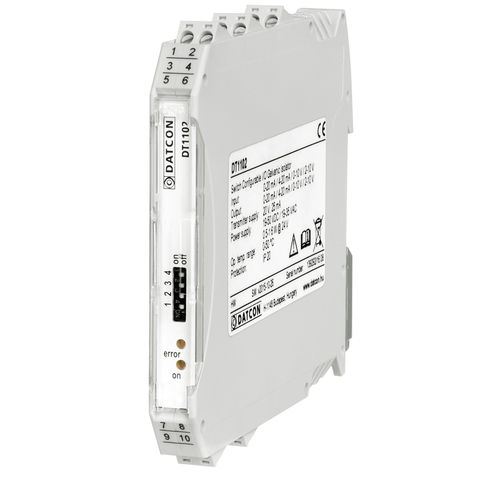

Isolador galvânico DT1102 series

4-20mAde correntede tensão CC

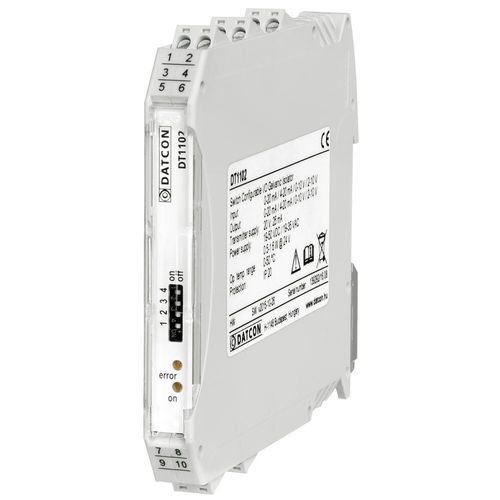

O isolador galvânico de entrada-saída selecionável por interrutor DT1102 (PS) permite a transmissão e conversão de sinais entre fontes de sinal de corrente ou tensão CC e unidades de processamento de sinais. Os instrumentos possuem um isolamento completo de 3 vias: a entrada, a saída e a fonte de alimentação estão isoladas entre si. A tensão de isolamento contínuo é de 250 VACeff, entre a entrada, a saída e a fonte de alimentação. O instrumento fornece 20 VDC / 24 mA na entrada para alimentar transmissores passivos de dois fios. O DT1102 é particularmente vantajoso em instalações industriais onde são utilizados diferentes níveis de sinal. As gamas de entrada/saída podem ser selecionadas através de interruptores no painel frontal: entrada 0-20 mA / 4-20 mA / 0-10 V / 2-10 V saída 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Os instrumentos têm duas entradas: corrente: 0 (4) mA - 20 mA* tensão: 0 (2) V - 10 V* Os instrumentos têm duas saídas: corrente: 0 (4) mA - 20 mA* tensão: 0 (2) V - 10 V* * só pode ser utilizada uma entrada e uma saída de cada vez. Existem duas versões de fonte de alimentação: DT1102: 24 V ± 10% DC, DT1102 PS: 230 V ± 10% AC/DC. Os parâmetros de transmissão são excecionalmente bons: a não-linearidade é < 0,01% e o coeficiente de temperatura é < 25 ppm / °C TYP. Os LEDs do painel frontal indicam o estado de ligação e os estados de erro (sobrefaixa de entrada / saída, erros internos, ...).
