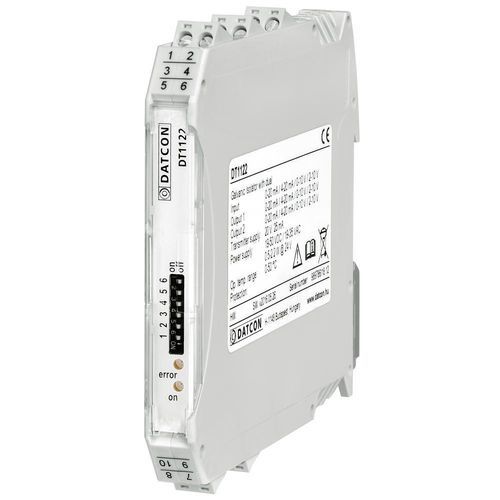

Isolador galvânico DT1122 dual-output (splitter)

4-20mAde tensãode corrente

O DT1122 transmite o sinal de um transmissor (ou outra fonte de sinal) ligado à sua entrada para duas saídas isoladas galvanicamente. Esta caraterística pode ser necessária para aplicações em que estejam a funcionar dois processadores de sinais em paralelo (PLC, DCS) ou em que seja necessário um indicador local do sinal do transmissor, para além do processador de sinais. O isolamento galvânico é de 4 vias, ou seja, a entrada, as saídas e a fonte de alimentação são isoladas galvanicamente umas das outras. As gamas de sinais de entrada e saída podem ser selecionadas em qualquer combinação utilizando os interruptores frontais. As gamas de sinais são as seguintes 0-20 mA / 4-20 mA de corrente ou 0-10 / 2-10 V de tensão. Na entrada, está disponível uma alimentação de transmissor de 20 V / 24 mA para alimentar transmissores passivos de dois fios de 4-20 mA. O dispositivo tem duas entradas: corrente: 0-20 mA / 4-20 mA * tensão: 0-10 V / 2-10 V * * só pode ser utilizada uma entrada de cada vez e duas saídas: saída 1: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V saída 2: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V O aparelho pode ser encomendado com dois tipos de alimentação eléctrica: DT1122: 24 VDC ±10% DT1122 PS: 230 V AC/DC ±10% As caraterísticas de transmissão são excecionalmente boas: não linearidade < 0,02% TYP, coeficiente de temperatura: 25 ppm / °C TYP. Os indicadores LED frontais fornecem informações sobre a presença de energia e possíveis condições de falha.
