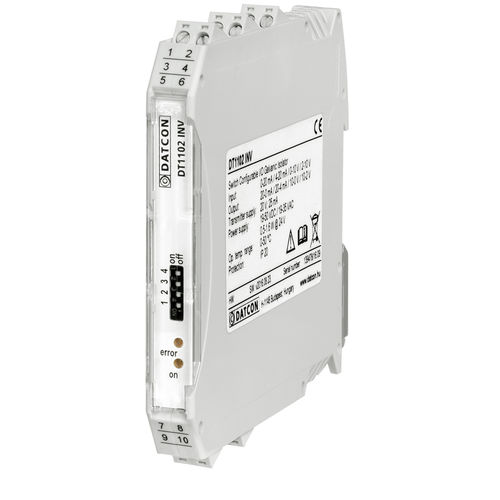

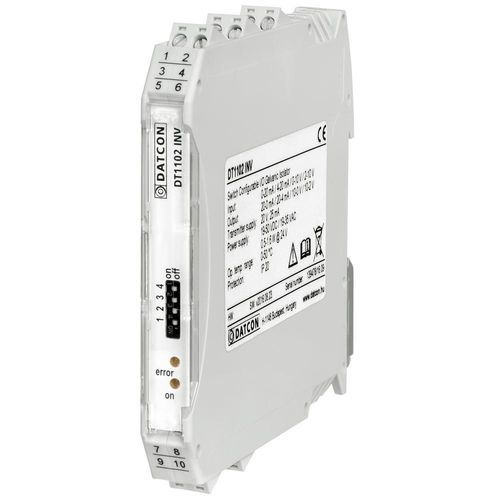

Isolador galvânico DT1102 INV series

eletrônico4-20mAem polímero

O DT1102 INV (PS) proporciona isolamento galvânico e conversão de sinal entre o transmissor (ou outra fonte de sinal) e a unidade de processamento de sinal. As caraterísticas de transferência são inversas, ou seja, fornece um sinal de saída decrescente para um sinal de entrada crescente (por exemplo, converte o sinal de entrada de 4-20 mA num sinal de saída de 20-4 mA ou converte o sinal de entrada de 4-20 mA num sinal de saída de 10-0 V). O isolamento galvânico é de 3 vias, ou seja, a entrada, a saída e a fonte de alimentação são isoladas galvanicamente umas das outras. A tensão de isolamento contínuo é de 250 VACeff nas três direcções. O instrumento fornece 20 VDC / 24 mA na entrada para alimentar transmissores passivos de dois fios. As gamas de sinais de entrada e saída podem ser selecionadas em qualquer combinação utilizando os interruptores frontais: entrada 0-20 mA / 4-20 mA / 0-10 V / 2-10 V saída 20-0 mA / 20-4 mA / 10-0 V / 10-2 V O instrumento tem duas entradas: corrente: 0 (4) mA - 20 mA* tensão: 0 (2) V - 10 V* O instrumento tem duas saídas: corrente: 20 mA - 0 (4) mA * tensão: 10 V - 0 (2) V* * só pode ser utilizada uma entrada e uma saída de cada vez. O aparelho pode ser encomendado com dois tipos de alimentação eléctrica: DT1102 INV: 24 V ± 10% DC DT1102 INV PS: 230 V ± 10% AC/DC As caraterísticas de transferência são excecionalmente boas: não linearidade < 0,02% TYP, coeficiente de temperatura: 25 ppm / °C TYP. Os indicadores LED frontais fornecem informações sobre a presença de energia e possíveis condições de falha.
