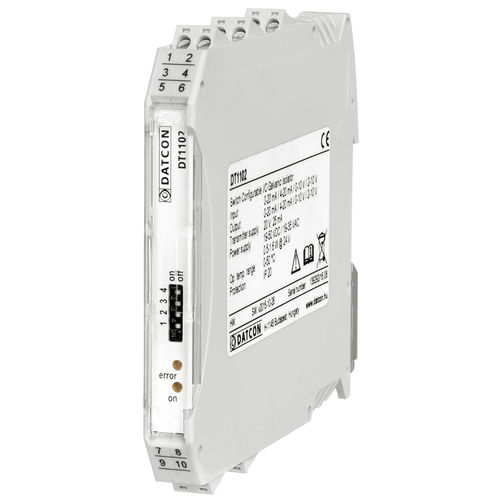

Isolador de sinal saída de corrente passiva DT1102 IP

galvânicode correntede tensão

Os isoladores galvânicos DT1102 IP... com saída de corrente passiva são necessários nos casos em que as fontes de sinal com saída ativa (tensão, corrente) devem ser ligadas a um processador de sinais com entrada ativa. Os processadores de sinais com entrada ativa são utilizados para receber transmissores 4-20 mA de dois fios (passivos), a sua entrada alimenta o transmissor a eles ligado. A saída de corrente passiva do DT1102 IP corresponde à entrada deste tipo de processador de sinais, resolvendo a ligação de fontes de sinais de saída ativa. O DT 1102 IP possui um isolamento de três vias, ou seja, a entrada, a saída e a fonte de alimentação estão isoladas galvanicamente entre si. A tensão de isolamento contínuo é de 250 VAC As gamas de entrada são selecionáveis através de interruptores no painel frontal: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Uma fonte de alimentação do transmissor de 20 VCC / 24 mA está disponível na entrada para alimentar transmissores passivos de dois fios de 4-20 mA. O dispositivo tem duas entradas: corrente: 0 (4) mA - 20 mA* tensão: 0(2) V - 10 V* * só pode ser utilizada uma entrada em simultâneo As caraterísticas de transmissão são excecionalmente boas: não-linearidade < 0,01%, fator de temperatura < 25 ppm / °C tipicamente. Os indicadores LED no painel frontal fornecem informações sobre a presença de alimentação eléctrica e possíveis condições de erro. O dispositivo pode ser encomendado com dois tipos de alimentação eléctrica: DT1102 IP: 24 V ± 10% DC, DT1102 IP PS: 230 V ± 10% AC/DC O dispositivo tem um design de caixa de terminais com 12,5 mm de largura e pode ser encaixado numa calha TS-35.
