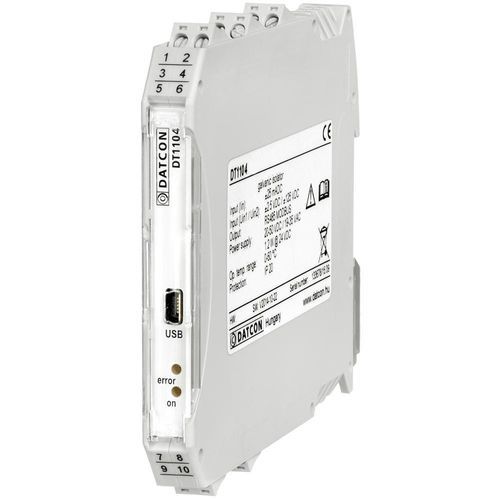

Isolador de sinal DT1104 UI RS4

galvânico4-20mAem polímero

Características do produto

• Entradas 0-20 mA / 4-20 mA / 0-10 V / 2-10 V
• Alimentação do transmissor 22 V, 24 mA para transmissor de dois fios ligado à entrada
• Saída de comunicação RS485 com protocolo escravo MODBUS RTU/ASCII
• Isolamento galvânico três vias
• Parâmetros de entrada e comunicação configuráveis via porta USB (cabo USB incluído)
• Não linearidade: <0.01%
• Dependência de temperatura: <25 ppm / °C (típ.)
• Versões de alimentação 24 V ± 10% DC e 230 V AC/DC ± 10%
• Gabinete para trilho TS-35, largura 12,5 mm

Descrição do produto
O isolador galvânico DT1104 UI RS4 fornece isolamento galvânico, conversão de sinal e transmissão fiável entre transmissores de campo e unidades de processamento de sinal (PLC, DCS). O equipamento aceita sinais de entrada em corrente contínua ou tensão contínua e disponibiliza o valor medido através de uma interface RS485 com protocolo escravo MODBUS RTU/ASCII.

Até 32 unidades DT1104 UI RS4 podem ser ligadas num mesmo segmento RS485 sem repetidor. As vantagens incluem a redução da necessidade de módulos analógicos dedicados em PLC/DCS e a existência de uma única conversão A/D entre a entrada do isolador e a unidade de processamento, melhorando a precisão global (não linearidade <0.01%, coeficiente térmico <25 ppm / °C típico). O isolador também reduz significativamente o custo de cabeamento de campo.

O dispositivo apresenta isolamento galvânico três vias: entrada, saída e alimentação são separadas. Tensão de isolamento de funcionamento: 250 Veff entre entrada, saída e alimentação; resistência dielétrica 2500 VDC (1 min.).

Entradas e alimentação do transmissor

• Entrada de corrente: 0 (4) – 20 mA*
• Entrada de tensão: 0 (2) – 10 V*

* Apenas uma entrada e uma saída podem ser utilizadas em cada momento.

Uma alimentação de transmissor 22 VDC / 24 mA está disponível na entrada para alimentar transmissores passivos de dois fios.

Comunicação e configuração
A saída RS485 permite a leitura do valor de entrada (incluindo unidades físicas) via MODBUS RTU/ASCII escravo. Os parâmetros de comunicação, tipo de entrada, gama e escala podem ser configurados através da porta USB galvanicamente isolada. LEDs frontais indicam presença de alimentação e estados de erro.

Os dispositivos estão disponíveis em duas variantes de alimentação: DT1104 UI RS4 (24 V ± 10% DC) e DT1104 UI RS4 PS (230 V ± 10% AC/DC).

Especificações técnicas
Segurança: as ligações de entrada, saída e alimentação são galvanicamente isoladas de acordo com EN 61010-1. Grau de poluição: 2. Categoria de medição: II.
Entrada: corrente contínua ou tensão contínua. Intervalos: 0-20 mA, 4-20 mA, 0-10 V, 2-10 V. Sobrecarga contínua: 400 mA (corrente), 100 V (tensão). Resistência de entrada: 10 Ω (corrente), 102 kΩ (tensão). Alimentação transmissor: 22 VDC (24 mA). Erro de medição relativo à entrada: ±0.05% @ 25 °C ±2 °C. Dependência de temperatura: <25 ppm / °C (típ.). Configuração: via USB.
Saída: interface RS485, galvanicamente isolada. Protocolo: MODBUS RTU / ASCII escravo. Comandos suportados: leitura de blocos de registos. Velocidades: 2400 / 4800 / 9600 / 14400 / 19200 / 38400. Intervalo de endereços: 0–247 (0: sem resposta). Ligação: 2 bornes de parafuso pluggable para ligação em cadeia/terminação. Máx. dispositivos por segmento RS485: 32. Tempo de estabelecimento: 100 ms.
Isolamento galvânico: 250 Veff (entrada/saída/alimentação); 2500 VDC (1 min.). Alimentação: 24 V ± 10% DC (DT1104 UI RS4) ou 230 V ± 10% AC/DC (DT1104 UI RS4 PS). Consumo: ≤1.6 W / 2.2 VA (24 V); ≤1.8 W / 2.4 VA (230 V).
Ambiente: temperatura de operação 0–50 °C (sob pedido -20 a +60 °C); humidade relativa ≤90% sem condensação. Instalação: armário, montagem vertical em trilho TS-35 recomendada. EMC: EN61326-1 emissões Grupo 1 Classe B; imunidade ambiente industrial.
Geral: gabinete para trilho TS-35 em poliamida PA6.6; ligação elétrica por bornes de parafuso pluggable; secção de condutor 0.25–2.5 mm2; dimensões 12,5 × 99 × 115 mm (L × A × P); peso 0,15 kg; proteção IP20.

Especificações principais

• Modelo: DT1104 UI RS4 (DT1104 UI RS4 PS para 230 V AC/DC)
• Entradas: corrente ou tensão selecionáveis (0-20 mA / 4-20 mA / 0-10 V / 2-10 V)
• Alimentação transmissor: 22 VDC, 24 mA
• Saída: RS485, MODBUS RTU/ASCII escravo
• Isolamento galvânico: três vias; 250 Veff / 2500 VDC (1 min.)
• Precisão: ±0.05% @25 °C; não linearidade <0.01%
• Coeficiente de temperatura: <25 ppm / °C (típ.)
• Dimensões: 12,5 × 99 × 115 mm; montagem em trilho DIN (TS-35)
• Consumo: ≤1.6 W (24 V) / ≤1.8 W (230 V)
• Proteção: IP20
