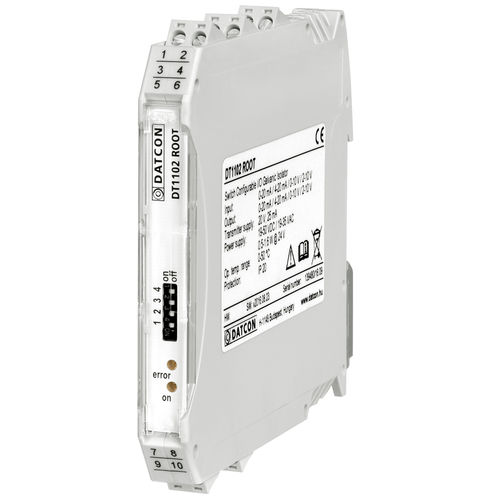

Isolador galvânico DT1102 ROOT series

eletrônico4-20mAem polímero

O DT1102 ROOT (PS) proporciona isolamento galvânico e conversão de sinal entre o transmissor (ou outra fonte de sinal) e a unidade de processamento de sinal. As caraterísticas de transferência são de raiz quadrada. Ver figura acima para entrada / saída de 4-20 mA. O isolamento galvânico é de 3 vias: a entrada, a saída e a fonte de alimentação são isoladas galvanicamente umas das outras. A tensão de isolamento contínuo é de 250 VACeff nas três direcções O instrumento fornece 20 VDC / 24 mA na entrada para alimentar transmissores passivos de dois fios. As gamas de sinais de entrada e saída podem ser selecionadas em qualquer combinação utilizando os interruptores frontais: entrada 0-20 mA / 4-20 mA / 0-10 V / 2-10 V saída 0-20 mA / 4-20 mA / 0-10 V / 2-10 V O instrumento tem duas entradas: corrente: 0 (4) mA - 20 mA* tensão: 0 (2 ) V - 10 V* O instrumento tem duas saídas: corrente: 0 (4) mA - 20 mA* tensão: 0 (2 ) V - 10 V* * só pode ser utilizada uma entrada e uma saída de cada vez. O aparelho pode ser encomendado com dois tipos de alimentação eléctrica: DT1102 INV: 24 V ± 10% DC DT1102 INV PS: 230 V ± 10% AC/DC As caraterísticas de transferência são excecionalmente boas: não linearidade < 0,02% TYP, coeficiente de temperatura: 25 ppm / °C TYP Os indicadores LED frontais fornecem informações sobre a presença de energia e possíveis condições de falha.
