Indicador de posição DT4200

de processode cadênciade altura

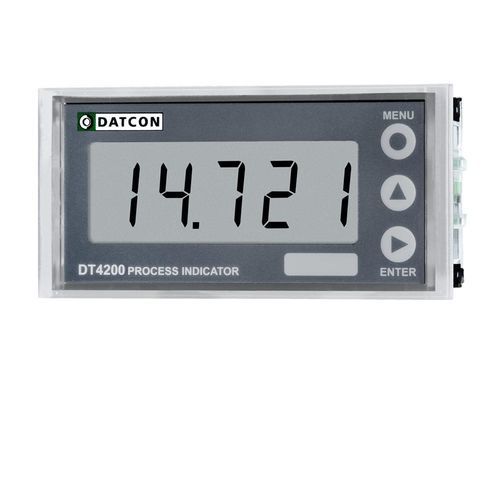

Os indicadores de processo DT4200 permitem que as variáveis lineares do processo sejam apresentadas em unidades de engenharia no painel de controlo no painel de controlo. A unidade é alimentada por circuitos a partir de sinais de 4-20 mA, com uma queda inferior a 2 V a 20 mA. Estão disponíveis duas saídas isoladas com diferentes modos de funcionamento para sinalização de limites ou para fins de controlo simples. Os indicadores de processo estão alojados numa caixa em ABS de 96 × 45 mm, de acordo com a norma DIN, com proteção IP 65 na parte da frente e IP 30 na parte de trás. O grande ecrã de cristais líquidos de 4 ½ dígitos e 15 mm de altura de caracteres torna as variáveis do processo facilmente visíveis à distância. Uma etiqueta que define a unidade de engenharia adequada é colocada à direita do ecrã. A unidade pode ser configurada para inverter a "direção" do ecrã (ou seja, para produzir um valor apresentado decrescente para um sinal de entrada crescente) e para apresentar um ponto decimal, se necessário. A facilidade de configuração no local através do teclado do painel frontal é uma das principais vantagens da tecnologia baseada em microcontroladores. As definições de zero e valores finais não são interactivas, tornando o processo de configuração rápido e simples. Os parâmetros de configuração: escala, posição do ponto decimal, taxa de atualização do ecrã, filtragem do sinal, modos de limite, valores-limite, etc. são armazenados na EEPROM. Uma palavra-passe de dois níveis protege as definições contra alterações não autorizadas.
