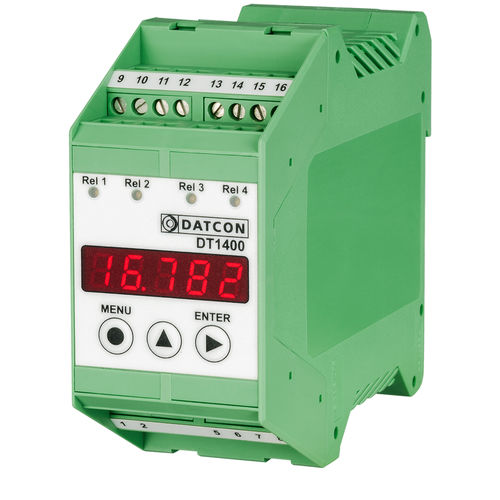

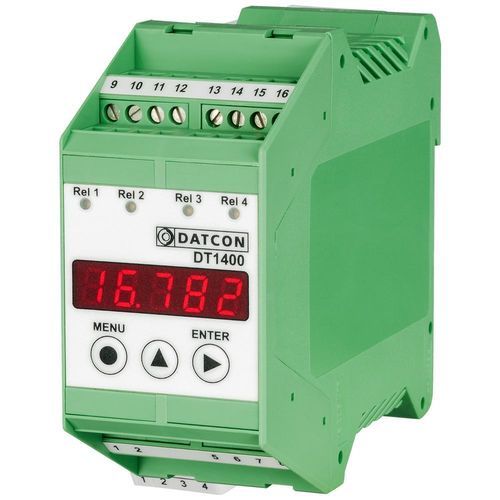

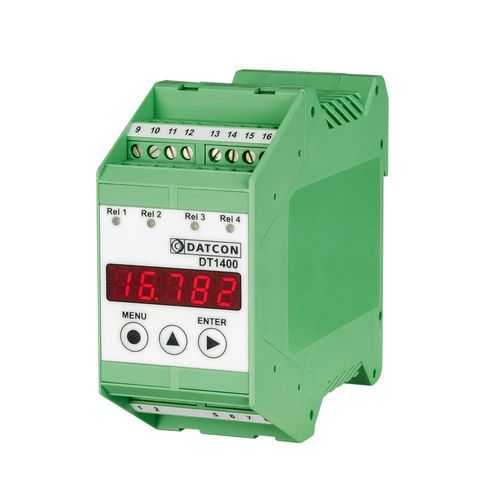

Indicador de processo DT1400

com display LEDde 5 dígitospara trilho DIN

Os interruptores de fim de curso DT1400 ... comparam o sinal de saída 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V com os valores definidos. Quando o sinal de saída excede um dos valores definidos, o instrumento ativa o contacto de relé SPDT correspondente. O interrutor de fim de curso DT1400 ... é também um indicador de processo e permite que a variável de processo linear seja apresentada em unidades de engenharia no seu ecrã LED de 5 dígitos. O instrumento está disponível com as seguintes opções de saída (2 relés de limite são padrão, além disso, apenas uma opção ao mesmo tempo): +2 contactos de relé normalmente abertos (SPST) para comutação de limites ou para tarefas de controlo simples. (Neste caso, existem 4 contactos de relé de limite no DT1400) saída de corrente 0-20 mA / 4-20 mA com isolamento galvânico, escalável, ativa ou passiva. 15 VDC, 30 mA, fonte de alimentação isolada galvânica para transmissor de 4-20 mA de dois fios. Os parâmetros funcionais podem ser definidos por botões de pressão no painel frontal do dispositivo, através de um sistema de menu simples: seleção de entrada, média dos sinais de entrada, escala, frequência de visualização, valores-limite, modos de funcionamento dos limites, histerese, escala da saída analógica, etc. As definições são protegidas por uma palavra-passe de dois níveis contra manipulações não autorizadas. O DT1400 ... tem duas versões de alimentação eléctrica: 24 VDC ±10% (DT1400 ...) 230 V AC/DC ±10% (DT1400 ... PS).
