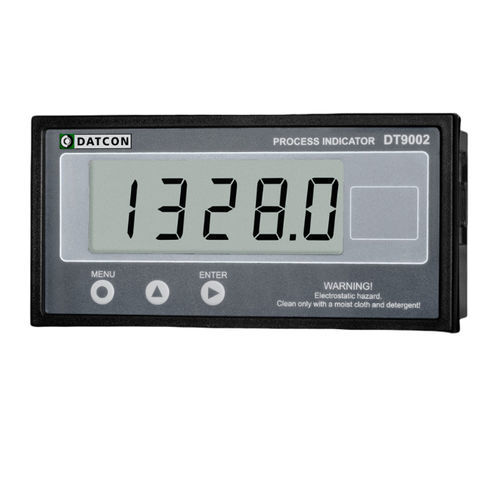

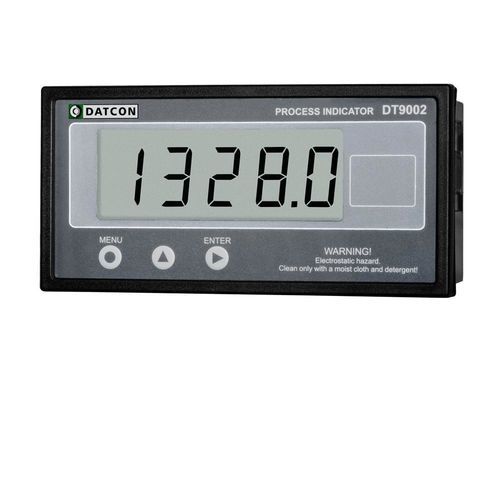

Indicador de posição DT9002

de processode cadênciade altura

Os Indicadores de Processo Intrinsecamente Seguros DT9002 permitem que as variáveis lineares do processo sejam exibidas em unidades de engenharia mesmo nas áreas mais perigosas da fábrica (zona 1, zona 2). Estão disponíveis duas saídas isoladas com diferentes modos de funcionamento para sinalização de limites ou para fins de controlo simples. Ambos os indicadores são alimentados por sinais de 4-20 mA, com uma queda de menos de 2 V a 20 mA. O grande ecrã de cristais líquidos de 4 ½ dígitos e 20,5 mm de altura torna as variáveis do processo facilmente visíveis à distância. Uma etiqueta que define a unidade de engenharia adequada é colocada à direita do ecrã. Ambos os indicadores podem ser configurados para inverter a "direção" do ecrã (ou seja, para produzir um valor apresentado decrescente para um sinal de entrada crescente) e para apresentar um ponto decimal, se necessário. A fácil configuração no local através do teclado do painel frontal é uma das principais vantagens da tecnologia baseada em microcontroladores. As definições dos valores de zero e de fundo de escala são não-interactivas, tornando o processo de configuração rápido e simples. Os parâmetros de configuração: escala, posição do ponto decimal, taxa de atualização do ecrã, filtragem do sinal, modos limite, valores limite, etc. são armazenados na EEPROM. Uma palavra-passe de dois níveis protege as definições contra alterações não autorizadas. O DT9002 está alojado numa caixa em ABS de 144 × 72 mm, de acordo com a norma DIN, com proteção IP 65 na parte da frente e IP 30 na parte de trás, para instalação no painel de controlo.
