Indicador de posição DT4227 Ptxx

de temperaturade resistênciadigital

Características

• Entradas para sensor Pt100 / Pt500 / Pt1000 ou resistor / potenciômetro 0–500 Ω / 0–5 kΩ
• Ligação 2, 3 ou 4 fios; em 3/4 fios a resistência dos condutores é compensada
• Visor LED vermelho de 5 dígitos, 7 segmentos, altura de carácter 57 mm, brilho ajustável
• Atualização do visor selecionável de 0,01 a 2,0 s; resolução 0,1 °C
• 2 relés de limite programáveis SPST (NO); múltiplos modos de limite
• Configuração via botões frontais ou porta USB‑mini com software de configuração
• Instrumento de painel 288 × 96 × 78 mm, profundidade de montagem <80 mm; IP52 frente / IP20 traseira

Descrição do produto

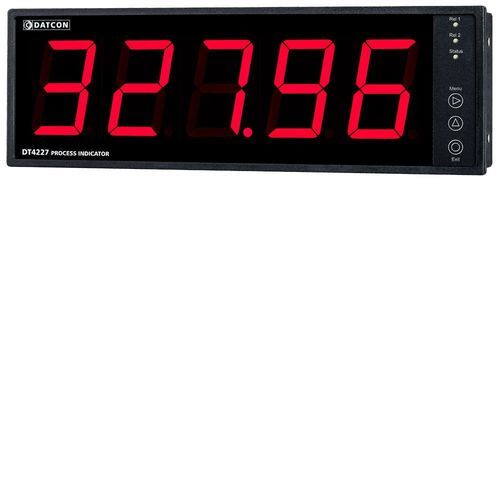

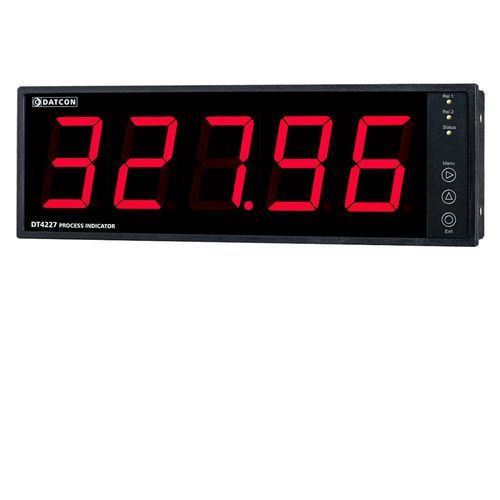

O indicador de processo DT4227 Ptxx mede e apresenta a temperatura proveniente de sensores Pt100 / Pt500 / Pt1000 e o valor de uma resistência ou a posição do cursor de um potenciômetro ligado. Estão disponíveis dois intervalos de resistência (0–500 Ω e 0–5 kΩ). Suporta ligações de 2, 3 ou 4 fios; em 3/4 fios a resistência dos condutores é compensada.

O visor LED de 5 dígitos assegura elevada legibilidade com caracteres de 57 mm e brilho ajustável. Os parâmetros de funcionamento são configurados através de um menu simples no painel frontal ou pela porta USB‑mini com o software fornecido. Itens configuráveis: seleção de faixa de entrada, média do sinal, escala, taxa de atualização, brilho, valores de limite e modos de funcionamento dos limites.

As duas saídas de relé livremente programáveis (SPST NO) permitem funções de alarme ou controlo com modos de operação selecionáveis.

Opções de alimentação

• DT4227 Ptxx: 24 VDC ± 10%
• DT4227 Ptxx PS: 230 V AC/DC ± 10%

Especificações técnicas
Segurança: Os terminais de entrada, saída e alimentação estão separados de acordo com os requisitos MSZ EN 61010-1. Grau de poluição 2, categoria de medição II.

• Modelo: DT4227 Ptxx
• Entradas: sensor Pt100 / Pt500 / Pt1000 ou resistor / potenciômetro (0–500 Ω, 0–5 kΩ)
• Ligação: 2 / 3 / 4 fios
• Faixa de medição: -200 a +800 °C (sensor) ou 0–5 kΩ (resistor)
• Resolução: 0,1 °C
• Precisão: <0,05% (ta = 23 °C ± 2 °C)
• Tempos de medição: 12 / 60 / 100 / 200 / 300 / 500 ms
• Visor: 5 dígitos (positivo) / 4 dígitos (negativo), LED 7 segmentos, 57 mm, vermelho
• Atualização do visor: selecionável 0,01 a 2,0 s; brilho ajustável
• LEDs indicadores: 2 para estado de relé (amarelo)
• Saídas de relé: 2 × SPST (NO), classificação de contacto 30 VDC 3 A / 240 VAC 3 A
• Controlo manual: 3 botões frontais
• Configuração: conector USB‑mini; USB 3.0 recomendado; configurável via software
• Consumo: 3 W (24 VDC) ou 5 VA / 3,5 W (230 V AC/DC)
• Dimensões: 288 × 96 × 78 mm; profundidade de montagem <80 mm
• Ligação: bornes de parafuso destacáveis, cabo até 2,5 mm²
• Temperatura de funcionamento: 0 a +60 °C (opção -20 a +60 °C)
• Temperatura de armazenamento: -25 a +70 °C
• Humidade relativa: até 90% sem condensação
• Instalação: armário
• EMC: EN 61326-1 (área industrial); Emissão de ruído Grupo 1 Classe B
• Proteção: IP52 frente, IP20 traseira
• Peso: 0,7 kg
