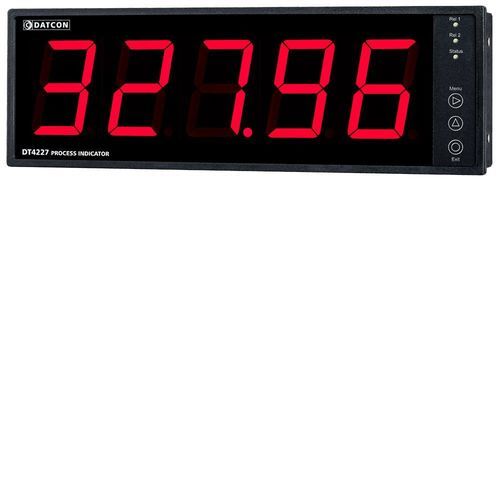

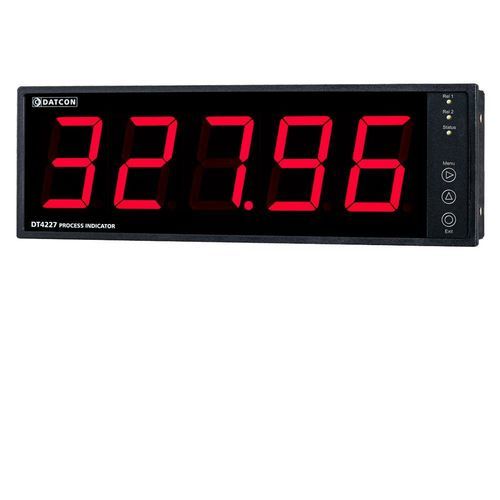

Indicador de processo DT4227 RS4

de LEDde 7 segmentosde 5 dígitos

Características

• Interface RS485 com protocolo Modbus RTU escravo
• Grande ecrã LED 7 segmentos de 5 dígitos, altura do carácter 57 mm
• Brilho ajustável e opção de piscar para dígitos ou mensagens
• Configuração por botões frontais ou porta USB-mini com software de configuração de ecrã único
• Duas saídas de relé SPST programáveis, modos de limite múltiplos
• Alimentação: 24 VDC ±10% (DT4227 RS) ou 230 V AC/DC ±10% (DT4227 RS PS)
• Instrumento de painel 288 × 96 mm, profundidade de instalação <80 mm; proteção: IP52 frente, IP20 traseira

Descrição do produto
O DT4227 RS4 é um indicador de processo concebido para apresentar valores numéricos com sinal e mensagens de caracteres limitados transmitidos por linhas de comunicação. Em modo numérico mostra valores de -9999 a 99999, com zeros à esquerda ocultáveis e opção de piscar. Em modo mensagem apresenta textos curtos (ex.: Start, Stop, End, Error) compatíveis com o conjunto de caracteres de 7 segmentos; os caracteres podem piscar individualmente ou em conjunto. Várias unidades podem operar no barramento RS485. Os parâmetros de comunicação são configuráveis; velocidade máxima 9600 Baud.

O equipamento inclui duas saídas de relé SPST programáveis para funções de alarme ou controlo. A configuração realiza-se através de um menu simples no painel frontal ou via porta USB-mini com um programa de configuração de ecrã único (recomenda-se USB 3.0). As definições são protegidas por palavra-passe em dois níveis.

Especificações técnicas

• Segurança: bornes de entrada, saída e alimentação separados (cumpre MSZ EN 61010-1)
• Grau de poluição: 2 ; Categoria de medição: II
• Velocidades de comunicação: 300 / 600 / 1200 / 2400 / 4800 / 9600 Baud; paridade: par/impar/nenhuma; bits de paragem: 1
• Saídas de relé: 2 × SPST NO; capacidade de contacto: 30 VDC 3 A / 240 VAC 3 A
• Intervalo de visualização: 5 dígitos (+ valores), 4 dígitos (- valores), sinal, ponto decimal; cor: vermelho
• LEDs indicadores: 2 estado de relé, 1 estado de comunicação (amarelo)
• Controlo: 3 botões frontais; porta de configuração: USB-mini (USB 3.0 recomendado)
• Consumo: 3,5 W / 3 VA; temperatura de funcionamento: 0 a +60 °C (a pedido -20 a +60 °C)
• Temperatura de armazenamento: -25 a +70 °C; humidade relativa até 90% sem condensação
• Montagem: painel/armário; caixa: instrumento de painel; ligação: borne de parafuso destacável (máx. 2,5 mm²)
• Dimensões: 288 × 96 × 78 mm (L × A × P); peso: 0,7 kg; EMC: EN 61326-1
