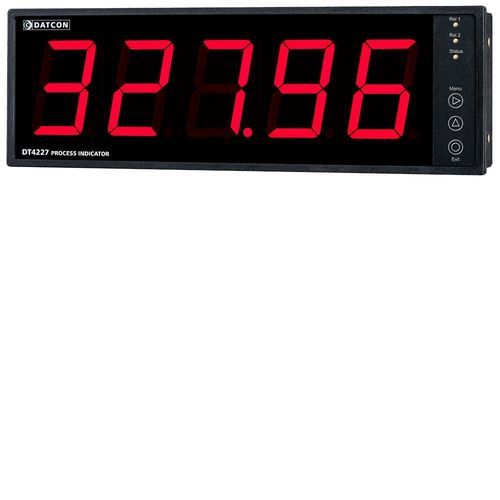

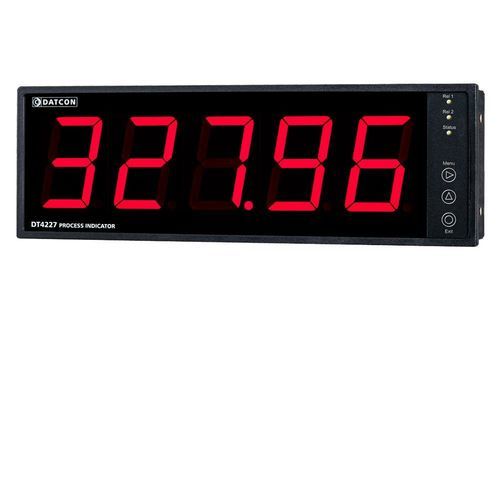

Indicador de processo DT4227 UI

de correntede tensão contínuaciclo de corrente

Características do produto

• Intervalos de entrada analógica: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Exibição em unidades físicas com escala definida pelo utilizador
• Grande display LED de 5 dígitos, altura dos caracteres 57 mm, brilho ajustável
• Alimentação 20 VDC para transmissores passivos 4-20 mA (20 mA fornecidos, 25 mA máx.)
• Duas saídas de relé programáveis (2 × SPST NO)
• Configuração por teclas frontais ou porta USB com software de configuração gratuito
• Versões de alimentação: 24 VDC ±10% (DT4227 UI) ou 230 V AC/DC ±10% (DT4227 UI PS)
• Instrumento de painel 288 × 96 mm, profundidade de instalação <80 mm, IP52 frente / IP20 traseira

Descrição do produto
O indicador de processo DT4227 UI converte sinais analógicos de transdutores de medição em leituras escaladas em unidades físicas para montagem em armário. Qualquer intervalo de exibição pode ser atribuído ao intervalo do sinal de entrada selecionado. A unidade dispõe de um ecrã LED de 5 dígitos com 57 mm de altura, brilho ajustável e LEDs indicadores de estado de limite. Uma saída de alimentação 20 VDC alimenta transmissores passivos 4-20 mA. Duas saídas de relé programáveis fornecem controlo de limites com modos selecionáveis. A configuração é feita através das três teclas frontais ou através da porta USB-mini e do software de configuração para uma rápida comissionamento. Estão disponíveis duas opções de alimentação para cobrir instalações DC e AC.

Especificações técnicas

• Segurança: terminais de entrada/saída e alimentação separados (compatível com MSZ EN 61010-1)
• Grau de poluição: 2; Categoria de medição: II
• Características de entrada: corrente contínua ou tensão contínua
• Intervalos de medição: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Capacidade de sobrecarga: ±50 mA (entrada corrente), ±200 V (entrada tensão)
• Tempos de medição: 12 / 60 / 100 / 200 / 300 / 500 ms
• Precisão: <0.05% (Ta = 23 °C ±2 °C)
• Dependência térmica: ±25 ppm/°C (máx.)
• Saídas: 2 × contactos de relé SPST NO; classificação de contacto 30 VDC/3 A DC ou 240 VAC/3 A AC
• Alimentação do transmissor: 20 VDC @ 20 mA (25 mA máx.)
• Visor: LED 5 dígitos (valores positivos 5 dígitos, negativos 4 dígitos), altura 57 mm
• Taxa de actualização do ecrã: 0.01 / 0.1 / 0.3 / 0.5 / 1.0 / 2.0 s
• Controlo manual: 3 teclas frontais; porta de configuração: USB-mini (USB 3.0 recomendado)
• Consumo: 3 W (24 VDC); 5 VA / 3.5 W (230 V)
• Temp. operação: 0 a +60 °C (sob consulta -20 a +60 °C); Armazenamento: -25 a +70 °C; Humidade: 90% sem condensação
• Instalação: armário; Caixa: instrumento de painel; Ligação: bornes de aperto destacáveis (cabo máx. 2,5 mm²)
• Dimensões (L×A×P): 288 × 96 × 78 mm; Peso: 0,7 kg; Proteção: IP52 frente, IP20 traseira
• EMC: EN 61326-1 (imunidade área industrial, emissão Grupo 1 Classe B)
