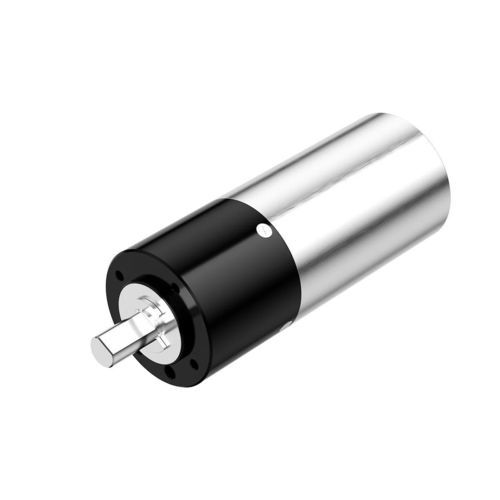

Motorredutor CC PG-P36

planetáriocoaxial1–5 Nm

Visão geral do produto
O PG-P36 é um motor redutor planetário configurável com engrenagens de metalurgia de pós, projetado para conjuntos de transmissão compactos e específicos por aplicação. Possui diâmetro externo de 36 mm, comprimentos de caixa de 22.1 a 47.9 mm e opções de 1 a 4 estágios planetários. O design modular permite ajustar o comprimento do motor ao motor especificado para integração facilitada.

Principais características

• Formato 36 mm para instalações compactas
• Opções de comprimento da caixa: 22.1 / 30.7 / 39.3 / 47.9 mm
• Alta eficiência em estágio único (≈90%) e eficiências definidas para variantes multiestágio
• Múltiplas relações em 1–4 estágios para flexibilidade de velocidade/torque
• Eixo de saída: aço inoxidável; rolamentos: rolamentos de esferas
• Materiais das engrenagens: metalurgia de pós à base de ferro, plástico, metal
• Carcaça: metal
• Umidade de operação: 20%–85% UR; temperatura de operação: -30°C a +100°C
• Personalização de projeto e fabricação disponível

Parâmetros técnicos

• Modelo: PG-P36
• Diâmetro externo: 36 mm
• Opções de comprimento da caixa: 22.1 mm, 30.7 mm, 39.3 mm, 47.9 mm
• Estágios disponíveis: 1, 2, 3, 4
• Relações por estágio: 1-estágio: 4.6; 2-estágios: 16, 24, 36; 3-estágios: 56, 96, 144, 216; 4-estágios: 256, 384, 576, 864, 1296
• Torque contínuo máximo admissível (kgf·cm): 1-estágio 7.5 / 2-estágios 40 / 3-estágios 60 / 4-estágios 60
• Torque momentâneo máximo admissível (kgf·cm): 1-estágio 11 / 2-estágios 60 / 3-estágios 90 / 4-estágios 90
• Eficiência: 1-estágio 90% / 2-estágios 81% / 3-estágios 73% / 4-estágios 65%
• Comprimento do motor: depende do motor especificado (adaptável)
• Tipo de caixa: estrutura planetária

Aplicações e integração
O PG-P36 é adequado para conjuntos de transmissão compactos em automação industrial, robótica, atuadores de precisão, instrumentação e outros equipamentos que exigem conversão espaço-eficiente de velocidade/torque. O design modular simplifica a integração mecânica e elétrica com motores especificados pelo cliente.

Personalização e encomenda

• Personalização disponível (interface do motor, comprimento da caixa, materiais)
• Forneça dimensões e metas de desempenho do motor para ajustar o comprimento
• Contacte o fornecedor para desenhos técnicos, prazos e quantidades mínimas
