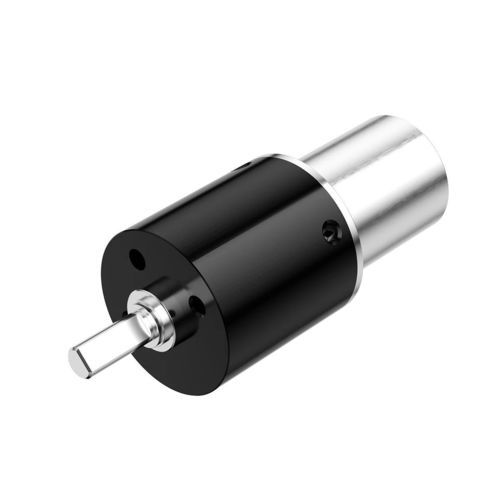

Motorredutor CC PG-P16

planetáriocoaxial1–5 Nm

Visão geral do produto
O motorredutor em metalurgia do pó PG-P16 é uma solução de transmissão planetária compacta de 16 mm, projetada para sistemas de acionamento miniatura que exigem combinação de capacidade de torque, instalação compacta e transmissão mecânica confiável. Disponível em 1–4 estágios com torque momentâneo de até 15 kgf·cm. Adequado para integração com diversos motores especificados; personalização em projeto e fabricação disponível.

Principais características

• Motorredutor de 16 mm em metalurgia do pó
• Torque momentâneo até 15 kgf·cm
• Estrutura de engrenagem planetária
• 1–4 estágios

Parâmetros (tabela)
PG-P16
Estágios de engrenagem: 1 | 2 | 3 | 4
Relação de transmissão: 4,6 | 16,24,36 | 64,96,144,216 | 256,384,576,864,1296
Comprimento do engrenagem (mm): 11.5 | 14.8 | 18.1 | 21.4
Torque contínuo máximo admissível (kgf·cm): 2 | 4 | 8 | 10
Torque momentâneo máximo admissível (kgf·cm): 3 | 5 | 12 | 15
Eficiência (%): 90 | 81 | 73 | 65
Comprimento do motor: depende do motor especificado
Diâmetro exterior: 16 mm
Tipo de caixa: estrutura planetária
Material do eixo de saída: aço inoxidável
Tipo de rolamento do eixo de saída: rolamento impregnado de óleo
Material das engrenagens: metalurgia do pó à base de ferro, plástico, metal
Material do invólucro: metal
Umidade de operação: 20%–85% UR
Temperatura de operação: -30°C–+100°C
Personalização disponível (projeto & fabricação)

Especificações técnicas

• Modelo: PG-P16
• Diâmetro exterior: 16 mm
• Estágios de engrenagem: 1–4
• Relações (por estágio): 4,6; 16,24,36; 64,96,144,216; 256,384,576,864,1296
• Comprimento do engrenagem (mm) por estágio: 11.5 / 14.8 / 18.1 / 21.4
• Torque contínuo máx. (kgf·cm) por estágio: 2 / 4 / 8 / 10
• Torque momentâneo máx. (kgf·cm) por estágio: 3 / 5 / 12 / 15
• Eficiência (%) por estágio: 90 / 81 / 73 / 65
• Eixo de saída: aço inoxidável
• Rolamento do eixo de saída: rolamento impregnado de óleo
• Materiais das engrenagens: metalurgia do pó à base de ferro, plástico, metal
• Invólucro: metal
• Umidade de operação: 20%–85% UR
• Temperatura de operação: -30°C–+100°C
• Personalização: projeto & fabricação disponíveis
