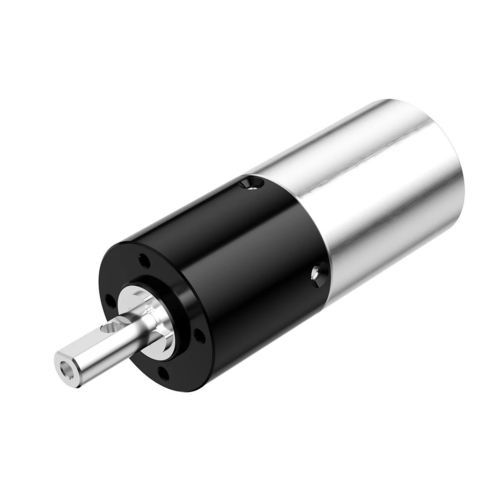

Motorredutor CC PG-P24

planetáriocoaxialde eixo maciço

Visão geral
O PG-P24 é um motor redutor planetário de 24 mm que utiliza engrenagens de metalurgia do pó. Com carcaça metálica, eixo de saída em aço inoxidável e configuração de duplo rolamento de saída, fornece até 33 kgf·cm de torque momentâneo admissível (dependendo do estágio) e é indicado para módulos robóticos compactos, dispositivos inteligentes e outras aplicações de atuação com espaço limitado.

Principais características

• Diâmetro externo compacto de 24 mm
• Torque momentâneo até 33 kgf·cm (dependendo do estágio)
• Eixo de saída em aço inoxidável
• Configuração de duplo rolamento de saída (rolamento impregnado de óleo ou rolamentos de esferas)
• Engrenagens em metalurgia do pó à base de ferro com carcaça metálica
• Personalização disponível (projeto & fabricação)

Parâmetros (tabela resumida)
Modelo: PG-P24
Estágios de engrenagem: 1 / 2 / 3 / 4
Relações de transmissão: 1-estágio: 4.6; 2-estágios: 16, 24, 36; 3-estágios: 64, 96, 144, 216; 4-estágios: 256, 384, 576, 864, 1296
Comprimento do engrenamento (mm): 1-estágio 19.1; 2-estágios 25; 3-estágios 32; 4-estágios 39
Torque contínuo admissível máx. (kgf·cm): 4 / 6.5 / 17.5 / 22
Torque momentâneo admissível máx. (kgf·cm): 6 / 9.5 / 26 / 33
Eficiência (%): 90 / 81 / 73 / 65
Comprimento do motor: depende do motor especificado
Diâmetro externo: 24 mm
Tipo de caixa de engrenagens: Estrutura planetária
Material do eixo de saída: Aço inoxidável
Tipo de rolamento do eixo de saída: Rolamento impregnado de óleo / Rolamentos de esferas (duplo rolamento de saída)
Material das engrenagens: Metalurgia do pó à base de ferro, plástico, metal
Material da carcaça: Metal
Umidade de operação: 20%–85% HR
Temperatura de operação: -30°C–+100°C
Personalização: Projeto & fabricação disponíveis

Aplicações recomendadas

• Módulos de junta robótica e mãos humanoides com destreza
• Robôs cortadores de relva compactos, robôs de serviço externos
• Hardware inteligente, dispositivos inteligentes e atuadores compactos
• Robôs de limpeza de piscinas e outros robôs compactos que requerem pequenos motores planetários

Especificações técnicas

• Modelo / SKU: PG-P24
• Diâmetro externo: 24 mm
• Estágios de engrenagem disponíveis: 1, 2, 3, 4
• Relações disponíveis por estágio: 1-estágio: 4.6; 2-estágios: 16, 24, 36; 3-estágios: 64, 96, 144, 216; 4-estágios: 256, 384, 576, 864, 1296
• Comprimentos de engrenagem (mm) por estágio: 1-estágio 19.1; 2-estágios 25; 3-estágios 32; 4-estágios 39
• Torque contínuo admissível (kgf·cm) por estágio: 4 / 6.5 / 17.5 / 22
• Torque momentâneo admissível (kgf·cm) por estágio: 6 / 9.5 / 26 / 33
• Eficiência (%) por estágio: 90 / 81 / 73 / 65
• Comprimento do motor: depende do motor especificado
• Tipo de caixa: Estrutura planetária
• Material do eixo de saída: Aço inoxidável
• Rolamento de saída: Rolamento impregnado de óleo ou rolamentos de esferas (duplo rolamento de saída)
• Materiais das engrenagens: Metalurgia do pó à base de ferro, plástico, metal
• Material da carcaça: Metal
• Umidade de operação: 20%–85% HR
• Temperatura de operação: -30°C a +100°C
• Personalização: Projeto & fabricação disponíveis
