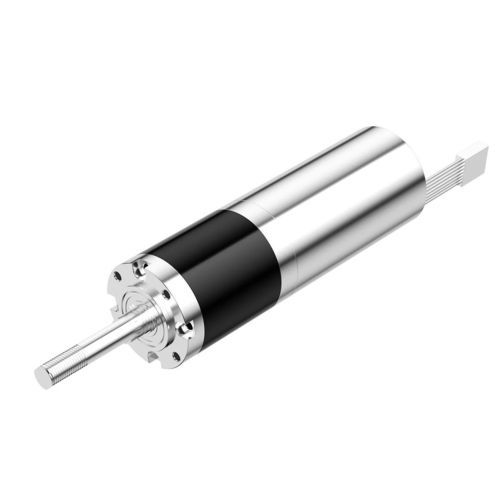

Motorredutor CC PG-P42

planetáriocoaxial1–5 Nm

Visão geral
O redutor planetário em metalurgia de pós PG-P42 é um redutor planetário configurável de 42 mm projetado para sistemas de movimento que exigem transmissão compacta com alta densidade de torque. Fornece até 120 kgf·cm de torque contínuo e 180 kgf·cm de torque momentâneo, conforme a configuração das engrenagens, permitindo potência escalável para atuadores robóticos, automação industrial e acionamentos de precisão.

Principais características

• Torque momentâneo de até 180 kgf·cm
• Transmissão planetária de 42 mm com engrenagens em metalurgia de pós
• Arquitetura de transmissão em 4 estágios com múltiplas opções de relação
• Personalização OEM/ODM para integração de sistemas de acionamento

Parâmetros de desempenho (resumo)
PG-P42
Estágios de engrenagem | 1 | 2 | 3 | 4
Relação de engrenagem | 3.7, 4.3, 5.2 | 3.7, 16, 18.5, 19.2, 22.4, 27 | 51, 59, 68, 71, 79, 82, 95, 100, 115, 139 | 189, 218, 252, 264, 292, 305, 337, 353, 369, 408, 426, 493, 516, 596, 721
Comprimento da engrenagem (mm) | 34.1 | 43.8 | 56.5 | 66.2
Torque contínuo máximo admissível (kgf·cm) | 10 | 50 | 60 | 120
Torque momentâneo máximo admissível (kgf·cm) | 15 | 75 | 90 | 180
Eficiência (%) | 90 | 81 | 73 | 65
Comprimento do motor | Depende do motor especificado
Diâmetro externo | 42 mm
Tipo de caixa | Estrutura planetária
Material do eixo de saída | Aço inoxidável
Tipo de rolamento eixo de saída | Rolamentos de esferas
Material das engrenagens | Metalurgia de pós à base de ferro, plástico, metal
Material do gabinete | Metal
Umidade de operação | 20%–85% UR
Temperatura de operação | -30°C–+100°C
Personalização | Personalização disponível (projeto & fabricação)

Aplicações
Indicada para atuadores robóticos, automação industrial, acionamentos de precisão, corta-relvas robóticos, robôs humanoides e mãos ágeis que requerem transmissões planetárias compactas de alto torque.

Especificações técnicas

• Série do modelo: PG-P42
• Diâmetro externo: 42 mm
• Estágios de engrenagem disponíveis: 1, 2, 3, 4
• Grande seleção de relações por estágio (ver tabela acima)
• Torque contínuo máximo até 120 kgf·cm (4 estágios)
• Torque momentâneo máximo até 180 kgf·cm (4 estágios)
• Faixa de eficiência por estágio: 65%–90%
• Faixa de comprimento da engrenagem: 34.1 mm a 66.2 mm dependendo dos estágios
• Estrutura da caixa: Planetária
• Eixo de saída: aço inoxidável com rolamentos de esferas
• Materiais das engrenagens: metalurgia de pós à base de ferro, plástico, metal
• Gabinete: metal
• Umidade de operação: 20%–85% UR
• Temperatura de operação: -30°C a +100°C
• Personalização OEM/ODM para sistemas de acionamento (projeto & fabricação)
