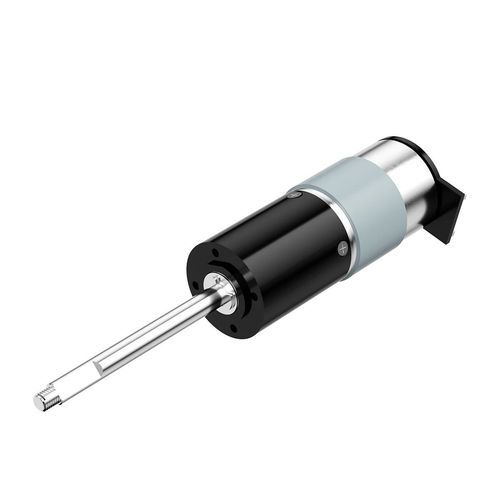

Motorredutor CC PG-P28

planetáriocoaxial5–10 Nm

Descrição
O redutor planetário por metalurgia do pó PG-P28 é um redutor planetário de 28 mm projetado para aplicações de acionamento miniaturas com altas cargas. Fornece até 60 kgf·cm de torque contínuo e até 90 kgf·cm de torque momentâneo (pico). A unidade apresenta carcaça metálica compacta, eixo de saída em aço inoxidável e suporte de rolamento (rolos/rolamentos) para transmissão de potência estável.

Principais características

• Capacidade de carga máxima (pico): 90 kgf·cm (momentâneo)
• Formato de acionamento integrado de 28 mm
• Eixo de saída em aço inoxidável
• Suporte por rolamentos de esferas/rolos para transmissão estável
• Carcaça metálica compacta

Parâmetros (tabela resumida)
PG-P28
Estágios de engrenagem: 1 | 2 | 3 | 4
Relação de transmissão: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Comprimento do engrenamento (mm): 21,3 | 29,8 | 38,3 | 46,3
Torque contínuo máximo admissível (kgf·cm): 7,5 | 30 | 50 | 60
Torque momentâneo máximo admissível (kgf·cm): 11 | 45 | 75 | 90
Eficiência (%): 90 | 81 | 73 | 65
Comprimento do motor: Depende do motor especificado
Diâmetro externo: 28 mm
Tipo de caixa: estrutura planetária
Material do eixo de saída: aço inoxidável
Tipo de rolamento do eixo de saída: rolamentos de esferas
Material das engrenagens: metalurgia do pó à base de ferro, plástico, metal
Material da carcaça: metal
Umidade de operação: 20%–85% UR
Temperatura de operação: -30°C–+100°C
Personalização: projeto e fabricação disponíveis

Especificações técnicas

• Modelo / SKU: PG-P28
• Diâmetro externo: 28 mm
• Estágios de engrenagem disponíveis: 1, 2, 3, 4
• Relações disponíveis (exemplos): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Comprimento do engrenamento (por estágio): 21,3 mm (1 estágio), 29,8 mm (2 estágios), 38,3 mm (3 estágios), 46,3 mm (4 estágios)
• Torque contínuo máximo admissível: até 60 kgf·cm (4 estágios)
• Torque momentâneo máximo admissível: até 90 kgf·cm (4 estágios)
• Eficiência por estágios: 1 estágio ~90%, 2 estágios ~81%, 3 estágios ~73%, 4 estágios ~65%
• Comprimento do motor: depende do motor especificado (personalizável)
• Tipo de caixa: estrutura planetária
• Eixo de saída: aço inoxidável
• Rolamentos do eixo de saída: rolamentos de esferas (suporte por rolamentos para transmissão estável)
• Materiais das engrenagens: metalurgia do pó à base de ferro, plástico, metal
• Material da carcaça: metal
• Umidade de operação: 20%–85% UR
• Faixa de temperatura de operação: -30°C a +100°C
• Personalização: projeto e fabricação disponíveis para requisitos específicos
