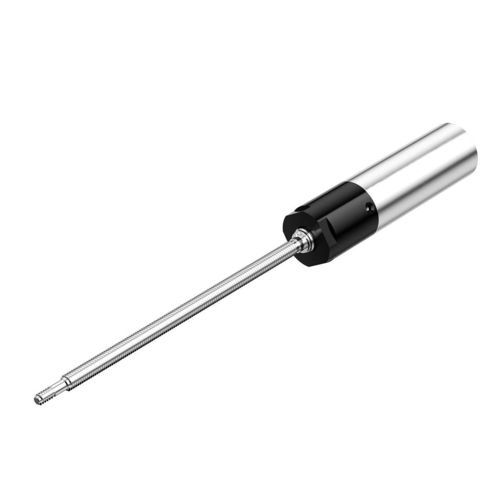

Motorredutor CC PG-P12

planetáriocoaxial0,2–0,5 Nm

Visão geral
O PG-P12 é um motor redutor planetário de 12 mm com engrenagens de metalurgia do pó e rolamento de saída impregnado com óleo. Fornece uma solução de transmissão compacta com 1–4 estágios planetários, relações de transmissão de 4,6 a 1296 e torque momentâneo de até 4,5 kgf·cm. Faixa de temperatura de operação: -30°C a +100°C. Aplicações típicas: corta-relvas robóticos, robôs de jardim, robôs de serviço e dispositivos domésticos inteligentes. Opções de personalização de projeto e fabricação disponíveis.

Principais características

• Motor redutor planetário miniaturizado de 12 mm
• Tecnologia de engrenagens em metalurgia do pó
• Rolamento de saída impregnado com óleo
• Torque momentâneo até 4,5 kgf·cm
• Disponível com 1–4 estágios planetários e múltiplas relações

Tabela de parâmetros

• Estágios de engrenagem: 1 | 2 | 3 | 4
• Relações: 4.6 (1 estágio); 16, 24, 36 (2 estágios); 64, 96, 144, 216 (3 estágios); 256, 384, 576, 864, 1296 (4 estágios)
• Comprimento do engrenagem (mm): 12.4 | 16.2 | 20 | 23.8
• Torque contínuo máximo admissível (kgf·cm): 0.5 | 1 | 2 | 3
• Torque momentâneo máximo admissível (kgf·cm): 0.8 | 1.5 | 3 | 4.5
• Eficiência (%): 90 | 81 | 73 | 65
• Comprimento do motor: depende do motor especificado
• Diâmetro externo: 12 mm
• Tipo de caixa: estrutura planetária
• Material do eixo de saída: aço inoxidável
• Rolamento do eixo de saída: impregnado com óleo
• Materiais das engrenagens: metalurgia do pó à base de ferro, plástico, metal
• Material da carcaça: metal
• Umidade de operação: 20%–85% UR
• Temperatura de operação: -30°C–+100°C
• Personalização: opções de projeto e fabricação disponíveis
• Modelo 3D: arquivo GLB disponível na página do produto

Especificações técnicas

• Modelo: PG-P12
• Diâmetro externo: 12 mm
• Estágios disponíveis: 1, 2, 3, 4
• Relações disponíveis: ver tabela de parâmetros
• Comprimentos de engrenagem: 12.4 / 16.2 / 20 / 23.8 mm
• Torque contínuo máx.: 0.5 / 1 / 2 / 3 kgf·cm
• Torque momentâneo máx.: 0.8 / 1.5 / 3 / 4.5 kgf·cm
• Eficiência: 90% / 81% / 73% / 65%
• Tipo de caixa: planetária
• Material do eixo de saída: aço inoxidável
• Rolamento de saída: impregnado com óleo
• Materiais das engrenagens: metalurgia do pó à base de ferro, plástico, metal
• Material da carcaça: metal
• Temperatura de operação: -30°C a +100°C
• Umidade de operação: 20%–85% UR
• Personalização: projeto e fabricação disponíveis
• Aplicações: corta-relvas robóticos, robôs de jardim, robôs inteligentes, dispositivos domésticos inteligentes
