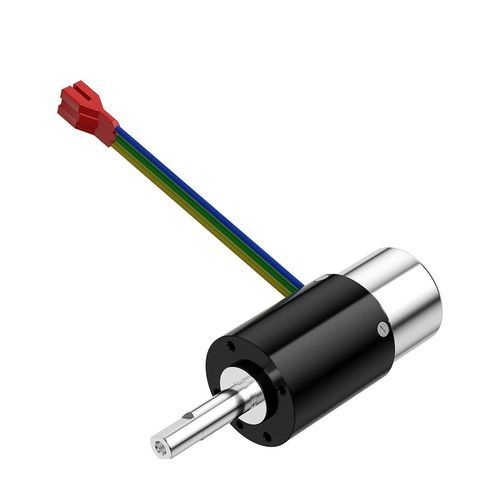

Motorredutor CC PG-P32

planetáriocoaxialde embutir

Visão geral do produto

O motor redutor PG-P32 em metalurgia de pós é um motor com engrenagem planetária de 32 mm projetado para conjuntos de acionamento compactos que requerem alta densidade de torque e suporte mecânico confiável. Entrega até 80 kgf·cm de torque contínuo e até 120 kgf·cm de torque momentâneo. O eixo de saída é em aço inoxidável e suportado por rolamentos de esferas. A configuração integrada motor+caixa é adequada para robótica, equipamentos de automação e sistemas de movimento inteligentes.

Principais características

• Capacidade de torque momentâneo 120 kgf·cm
• Design integrado de motor redutor planetário 32 mm
• Saída suportada por rolamentos de esferas
• Eixo de saída em aço inoxidável

Parâmetros (tabela)
PG-P32
Estágios de engrenagem: 1 | 2 | 3 | 4
Relações de engrenagem: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Comprimento do engrenagem (mm): 29,1 | 39,1 | 49,1 | 59,1
Torque contínuo máximo admissível (kgf·cm): 7,5 | 40 | 70 | 80
Torque momentâneo máximo admissível (kgf·cm): 11 | 60 | 100 | 120
Eficiência (%): 90 | 81 | 73 | 65
Comprimento do motor: depende do motor especificado
Diâmetro externo: 32 mm
Tipo de caixa: estrutura planetária
Material do eixo de saída: aço inoxidável
Tipo de rolamento de saída: rolamentos de esferas
Material das engrenagens: metalurgia de pós à base de ferro, plástico, metal
Material da carcaça: metal
Umidade de operação: 20%–85% UR
Temperatura de operação: -30°C a +100°C
Personalização: personalização de projeto e fabricação disponível

Especificações técnicas

• Modelo: PG-P32 (diâmetro externo 32 mm)
• Tipo de caixa: estrutura planetária
• Estágios disponíveis: 1, 2, 3, 4
• Relações disponíveis (exemplos): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Comprimentos de engrenagem (mm) por estágio: 29,1 (1 estágio), 39,1 (2 estágios), 49,1 (3 estágios), 59,1 (4 estágios)
• Torque contínuo máx.: até 80 kgf·cm (dependendo do estágio)
• Torque momentâneo máx.: até 120 kgf·cm (dependendo do estágio)
• Intervalo de eficiência: 90% (1 estágio) até 65% (4 estágios)
• Eixo de saída: aço inoxidável com suporte por rolamentos de esferas
• Materiais das engrenagens: metalurgia de pós à base de ferro, plástico, metal
• Carcaça: metal
• Umidade de operação: 20%–85% UR
• Temperatura de operação: -30°C a +100°C
• Comprimento do motor: depende do motor especificado (design integrado)
• Personalização: personalização de projeto e fabricação disponível
