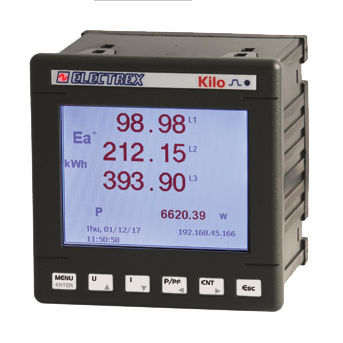

Analisador de monitoramento PFNK9-FQAD9-121 KILO F NET WI-FI EDA 96 PQ WEB LOG

para rede elétricapara redeindustrial

Visão geral do produto
Analisador de Energia e Qualidade de Rede & Web Data Manager com comunicação Wi‑Fi através de antena externa (cód. PFC3530 incluída). Análise da qualidade de energia em conformidade com EN 50160 e EN 61000-4-30. Classe de precisão 0,5S; medição de harmónicos individuais até a 51.ª ordem. Projetado para utilização com TC de núcleo partido flexíveis série FCTS (não incluídos). Ponte de rede entre as portas RJ45 e/ou Wi‑Fi e a porta RS485 para comunicação Modbus com instrumentos Electrex na sub-rede.

Atualizações e funções incluídas

• 2 × PFSU940-01 (Log 8)
• 1 × PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Características e hardware
Relógio/calendário astronómico perene alimentado por bateria e memória não volátil. Atualização de firmware remota suportada. Ecrã gráfico LCD. 2 entradas digitais e 2 saídas digitais com comum separado. 1 LED de calibração. ExpBus para dispositivos externos (E/S e sensores ambientais). Equipado com NFC. Dimensão frontal 96 × 96 mm. Alimentação 85 ÷ 265 Vac. Em conformidade com EN 50470-1 e EN 50470-3.

NOTA
Dispositivos da série Kilo podem ser fornecidos em outras configurações de hardware. Para construir o código com as diferentes versões, consulte a tabela de criação de código ou a ficha técnica do produto.

Transformadores de corrente compatíveis

• Transformadores de corrente flexíveis de núcleo partido série FCTS

Características / especificações técnicas

• Modelo: KILO F NET (código variante PFNK9-FQAD9-121)
• Função: Analisador de Energia e Qualidade de Rede & Web Data Manager
• Comunicação: Wi‑Fi (antena externa PFC3530 incluída), RJ45 e RS485 (Modbus)
• Normas de qualidade de energia: EN 50160 e EN 61000-4-30
• Precisão: Classe 0,5S
• Harmónicos: Harmónicos individuais até a 51.ª ordem
• Compatibilidade TC: Para uso exclusivo com TC flexíveis de núcleo partido série FCTS (não incluídos)
• Ponte de rede: Ponte entre RJ45 e/ou Wi‑Fi e RS485 para comunicação Modbus com instrumentos Electrex
• Atualizações incluídas: 2 × PFSU940-01 (Log 8), 1 × PFSU940-25 (Open Log), PFSU940-05 (Web)
• Relógio / Memória: Relógio/calendário astronómico perene alimentado por bateria; memória não volátil
• Firmware: Atualização remota suportada
• Ecrã: LCD gráfico
• E/S digitais: 2 entradas digitais, 2 saídas digitais com comum separado
• Indicador: 1 LED de calibração
• Bus de expansão: ExpBus para E/S externas e sensores ambientais
• Outros: Equipado com NFC
• Dimensões: 96 × 96 mm
• Tensão de alimentação: 85 ÷ 265 Vac
• Conformidade: EN 50470-1 e EN 50470-3
