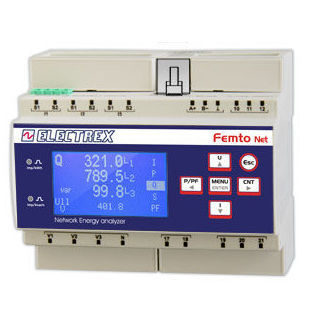

Analisador de monitoramento PFN66-EQ5D9-A21 FEMTO ECT NET D6 PQ WEB LOG 16 CHARTS

para rede elétricaindustrialde potência

Visão geral do produto
Analisador de qualidade de energia e Web Data Manager para monitorização industrial e registo centralizado de dados. Análise de qualidade de energia conforme EN 50160 e EN 61000-4-30. Classe de precisão 0,5S com medição de harmónicos individuais até a 51ª ordem. Projetado para uso exclusivo com transformadores de corrente externos ECT (não incluídos). Suporta ponte de rede entre RJ45 e RS485 para comunicação Modbus com outros instrumentos Electrex.

Compatibilidade e transformadores de corrente

• Usar exclusivamente com TAs externos ECT (exemplos: PFAE000-01, PFAE000-02, PFAE000-03)
• Os transformadores de corrente da série Electrex ECT são compatíveis com esta versão Femto D6

Upgrades incluídos

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• 1 x PFSU940-05 Web
• 1 x PFSU940-30 Charts

Características

• Análise de qualidade de energia de acordo com EN 50160 e EN 61000-4-30
• Classe de precisão 0,5S
• Medição de harmónicos individuais até a 51ª ordem
• Ponte de rede entre RJ45 e RS485 para comunicação Modbus
• Relógio permanente com bateria e memória não volátil
• Atualização de firmware remota
• Visor gráfico LCD
• 2 entradas digitais e 2 saídas digitais com comum separado
• 2 LEDs de calibração
• ExpBus para dispositivos externos (I/O, sensores ambientais)
• Conectividade NFC
• Montagem em trilho DIN: 6 módulos
• Alimentação: 85 ÷ 265 Vac
• Conforme EN 50470-1 e EN 50470-3

Nota
Os dispositivos da série Femto D6 podem ser fornecidos em outras configurações de hardware. Consulte a tabela de criação de códigos ou a folha de dados do produto para construir diferentes versões. Transformadores de corrente compatíveis estão disponíveis na série ECT da Electrex.

Especificações técnicas

• Código do produto: PFN66-EQ5D9-A21
• Tipo: Analisador de qualidade de energia e Web Data Manager
• Normas de análise: EN 50160; EN 61000-4-30
• Classe de precisão: 0,5S
• Harmónicos: harmónicos individuais até a 51ª ordem
• TA requerido: TAs externos série ECT (não incluídos)
• Comunicação: RJ45 (Ethernet), RS485 (Modbus), ponte entre RJ45 e RS485
• Upgrades incluídos: 2 x PFSU940-01 Log 8; 1 x PFSU940-25 Open Log; 1 x PFSU940-05 Web; 1 x PFSU940-30 Charts
• Memória/relógio: relógio alimentado por bateria, memória não volátil
• Firmware: atualização remota suportada
• Visor: LCD gráfico
• I/O digitais: 2 entradas digitais, 2 saídas digitais com comum separado
• Indicadores: 2 LEDs de calibração
• Expansão: ExpBus para I/O e sensores externos
• Conectividade: NFC
• Montagem: trilho DIN, 6 módulos
• Alimentação: 85 ÷ 265 Vac
• Conformidade: EN 50470-1, EN 50470-3
