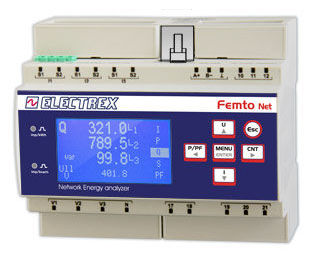

Analisador de monitoramento PFN66-EQ7D9-0MM FEMTO ECT RJ45 D6 PQ

para rede elétricade rede de CAde qualidade da energia

Visão geral
Analisador de energia e gestor de dados para qualidade de energia, apto para análises conforme EN 50160 e EN 61000-4-30. Classe de exatidão 0,5S com análise de harmónicas individuais até à 51.ª ordem. Projetado para trabalhar com transformadores de corrente externos ECT (não incluídos). Relógio perpétuo alimentado por bateria e memória não volátil para retenção de dados. Atualização de firmware remota. Montagem em trilho DIN (6 módulos). Alimentação 85 ÷ 265 Vac. Conforme EN 50470-1 e EN 50470-3.

Características

• Análise de qualidade de energia (EN 50160 e EN 61000-4-30)
• Classe de exatidão 0,5S
• Medida de harmónicas individuais até à 51.ª ordem
• Uso exclusivo com TA externos ECT (não incluídos) — códigos exemplo: PFAE000-01, PFAE000-02, PFAE000-03
• Relógio perpétuo alimentado por bateria
• Memória não volátil para retenção de dados
• Atualização remota de firmware via porta de comunicação
• Portos de comunicação: RJ45 e RS485 (slave)
• Ecrã gráfico LCD para visualização local
• 2 entradas digitais e 2 saídas digitais com comum separado
• 2 LEDs de calibração
• Interface ExpBus para E/S externas e sensores ambientais
• Conetividade NFC para leitura/gravação local de parâmetros
• Tamanho trilho DIN: 6 módulos
• Alimentação: 85 ÷ 265 Vac
• Conformidade: EN 50470-1, EN 50470-3

NOTA
Os dispositivos da família Femto D6 podem estar disponíveis em diferentes configurações de hardware. Consulte a tabela de criação de códigos ou a ficha técnica do produto para construir o código/versão correta.

Transformadores de corrente associados

• Transformadores de corrente externos série Electrex ECT (TA externos compatíveis)

Características técnicas

• Função: Analisador de qualidade de energia e gestor de dados
• Normas: EN 50160, EN 61000-4-30, EN 50470-1, EN 50470-3
• Classe de exatidão: 0,5S
• Harmónicas: harmónicas individuais até à 51.ª ordem
• Medição de corrente: com TA externos ECT (não incluídos)
• Alimentação: 85 ÷ 265 Vac
• Ecrã: LCD gráfico
• Comunicações: RJ45, RS485 (slave)
• E/S digitais: 2 entradas digitais, 2 saídas digitais (comum separado)
• Interfaces adicionais: ExpBus para dispositivos externos, conetividade NFC
• Indicadores: 2 LEDs de calibração
• Memória: Memória não volátil
• Tempo: Relógio perpétuo alimentado por bateria
• Montagem: Trilho DIN, 6 módulos
