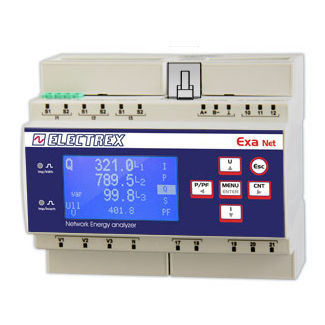

Analisador para rede elétrica PFNE6-FH509-110 EXA F NET D6 H WEB LOG 8

industrialde qualidade da energiade energia

Visão geral do produto
O PFNE6-FH509-110 EXA F NET D6 H é um analisador de energia e gestor de dados Web concebido para integração em sub-redes Modbus industriais. Classe de precisão 0,5S com medição de harmónicos individuais até à 51.ª ordem. Compatível apenas com transformadores de corrente divididos flexíveis da série FCTS (CTs não incluídos). Atua como ponte de rede entre a porta RJ45 e a porta RS485 para comunicação Modbus com outros equipamentos Electrex e armazenamento local de dados. Inclui upgrades PFSU940-01 (Log 8) e PFSU940-05 (Web). Relógio perene com bateria e memória não volátil garantindo retenção de dados. Suporta atualização remota de firmware e possui ecrã gráfico LCD para visualização local.

Principais características

• Classe de precisão: 0,5S
• Medição de harmónicos individuais até à 51.ª ordem
• Compatível apenas com a série de CTs flexíveis FCTS (CTs não incluídos)
• Ponte de rede entre RJ45 (Ethernet) e RS485 para comunicação Modbus
• Inclui: PFSU940-01 (Log 8) e PFSU940-05 (Web)
• Relógio perene alimentado por bateria e memória não volátil para retenção fiável de dados
• Atualização de firmware remota
• Ecrã gráfico LCD para leituras locais
• Dois LEDs de calibração para verificação no local
• Interface ExpBus para I/O externos e sensores ambientais
• Conectividade NFC para configuração e interação
• Montagem em trilho DIN: ocupa 6 módulos
• Amplitude de alimentação: 85 ÷ 265 Vac
• Normas: EN 50470-1, EN 50470-3

Notas de utilização

• Requer transformadores de corrente flexíveis e divididos série FCTS para medir corrente; os CTs não são fornecidos.
• Funciona como gestor de dados Web e analisador de energia; adequado para integração em arquiteturas Modbus através da ponte RJ45↔RS485 para comunicação com outros dispositivos Electrex e armazenamento central.

Especificações técnicas

• Familia de modelo: série EXA (variante Exa Net D6), código PFNE6-FH509-110
• Precisão: classe 0,5S
• Harmónicos: até à 51.ª ordem
• Alimentação: 85 ÷ 265 Vac
• Montagem: trilho DIN, largura 6 módulos
• Ecrã: LCD gráfico
• Conectividade: RJ45 (Ethernet), RS485 (Modbus), NFC, ExpBus
• Memória: memória não volátil com relógio alimentado por bateria
• Relógio: relógio perene alimentado por bateria
• Indicadores: 2 LEDs de calibração
• Software/firmware: atualização remota suportada; inclui Log 8 e Web (PFSU940-01, PFSU940-05)
• Compatibilidade: apenas com a série de CTs flexíveis FCTS
• Conformidade: EN 50470-1, EN 50470-3
