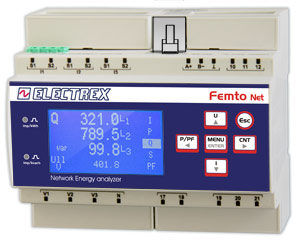

Analisador de monitoramento PFN66-EQ5D9-121 FEMTO ECT NET D6 PQ WEB LOG 16

para rede elétricaindustrialde qualidade da energia

Visão geral do produto
Analisador de energia e qualidade da rede com Web Data Manager, projetado para redes elétricas industriais e comerciais. Realiza análise de qualidade de energia conforme EN 50160 e EN 61000-4-30 com classe de precisão 0.5S e mede harmónicos simples até a 51.ª ordem. Funciona como ponte de rede entre RJ45 e RS485 para comunicação Modbus e registo local de dados. Inclui NFC e ExpBus para E/S externas e sensores ambientais, e display LCD gráfico para monitorização local.

Observação
Dispositivos da série Femto D6 estão disponíveis em várias configurações de hardware. Para compor o código correto para as diferentes versões, consulte a tabela de criação de código ou a folha de dados do produto.

Transformadores de corrente compatíveis

• Transformadores de corrente Electrex série ECT (TCs externos necessários, não incluídos)

Especificações técnicas

• Função: Analisador de energia & Web Data Manager
• Normas: EN 50160 e EN 61000-4-30 (análise de qualidade)
• Precisão: classe 0.5S
• Harmónicos: harmónicos simples até a 51.ª ordem
• TCs: usar exclusivamente com TCs externos ECT (ex.: PFAE000-01, PFAE000-02, PFAE000-03) — TCs não incluídos
• Rede: ponte RJ45 ↔ RS485 para comunicação Modbus e registo de dados na subrede
• Upgrades incluídos (configuração exemplo): 2 × PFSU940-01 Log 8, 1 × PFSU940-25 Open Log, 1 × PFSU940-05 Web
• Relógio & memória: relógio perene com bateria e memória não volátil
• Firmware: atualização remota de firmware
• Visor: LCD gráfico
• E/S digitais: 2 entradas digitais e 2 saídas digitais com comum separado
• Indicadores: 2 LEDs de calibração
• Expansão: ExpBus para dispositivos externos (E/S, sensores ambientais)
• Conectividade: NFC
• Montagem: trilho DIN, largura 6 módulos
• Tensão de alimentação: 85 ÷ 265 Vac
• Conformidade: EN 50470-1 e EN 50470-3
