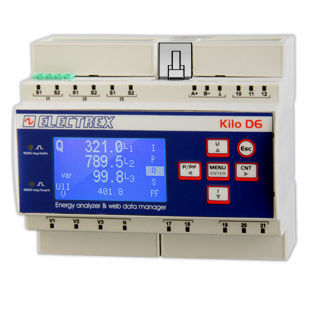

Analisador de monitoramento PFNK6-FQAD9-121 KILO F NET WI-FI EDA D6 PQ WEB LOG

para rede elétricaindustrialde qualidade da energia

Descrição
Analisador de qualidade de energia e Web Data Manager PFNK6-FQAD9-121 (KILO F NET, variante D6) com comunicação Wi‑Fi através de antena externa cod. PFC3530 (incluída). Análise da qualidade de energia conforme EN 50160 e EN 61000-4-30. Projetado para uso com transformadores de corrente de núcleo dividido flexíveis série FCTS (não incluídos). Funciona como ponte de rede entre portas RJ45 e/ou Wi‑Fi e RS485 para comunicação Modbus com instrumentos Electrex na subrede.

Upgrades incluídos

• 2 x PFSU940-01 (Log 8)
• 1 x PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Principais características

• Classe de precisão: 0,5S
• Análise de harmónicos: harmónicos simples até a 51.ª ordem
• Relógio/calendário astronómico perene alimentado por bateria e memória não volátil
• Atualização de firmware remota
• Ecrã gráfico LCD
• 2 entradas digitais e 2 saídas digitais com comum separado
• 2 LEDs de calibração
• ExpBus para dispositivos externos (E/S e sensores ambientais)
• NFC integrado
• Montagem em trilho DIN, largura 6 módulos
• Alimentação: 85 ÷ 265 Vac
• Conformidade: EN 50470-1 e EN 50470-3

Nota de utilização
O equipamento funciona como Web Data Manager com capacidades de registo e gestão de dados via web. Para medição de corrente, utilize os transformadores de corrente de núcleo dividido flexíveis série FCTS (não incluídos). O kit Wi‑Fi inclui a antena externa cod. PFC3530. Existem outras configurações de hardware: consulte a folha técnica ou a tabela de criação de código para compor as diferentes versões.

Especificações técnicas

• Código do produto: PFNK6-FQAD9-121
• Família de produto: série Kilo
• Variante do modelo: D6 (KILO D6)
• Função: Analisador de qualidade de energia & Web Data Manager
• Comunicação: RJ45 e Wi‑Fi (antena externa cod. PFC3530 incluída)
• Ponte de rede: entre RJ45/Wi‑Fi e RS485 (Modbus)
• Upgrades incluídos: PFSU940-01 (x2), PFSU940-25 (x1), PFSU940-05
• Normas: EN 50160, EN 61000-4-30
• Precisão: Classe 0,5S
• Harmónicos: até a 51.ª ordem
• Relógio/memória: relógio astronómico com bateria e memória não volátil
• Display: LCD gráfico
• E/S digitais: 2 entradas digitais, 2 saídas digitais com comum separado
• Indicadores: 2 LEDs de calibração
• Expansão: ExpBus para E/S externas e sensores ambientais
• NFC: integrado
• Montagem: trilho DIN, 6 módulos
• Alimentação: 85 ÷ 265 Vac
• Conformidade: EN 50470-1 e EN 50470-3
• Transformadores compatíveis: série FCTS transformadores de corrente divididos flexíveis (não incluídos)
