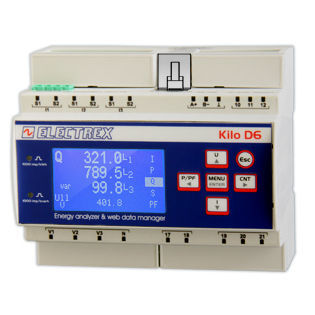

Analisador de monitoramento PFNK6-1QAD9-121 KILO NET WI-FI EDA D6 PQ WEB LOG

para rede elétricade qualidade da energiade potência

Visão geral
Analisador de qualidade de energia e Web Data Manager Wi‑Fi para monitoramento e análise da qualidade da energia. Comunicação Wi‑Fi via antena externa (cód. PFC3530 incluída). Realiza análise da qualidade de energia conforme EN 50160 e EN 61000-4-30. Atua como ponte de rede entre as portas RJ45 e/ou Wi‑Fi e a porta RS485 para comunicação Modbus com instrumentos Electrex na sub‑rede. Classe de precisão 0.5S e medição de harmónicos simples até a 51.ª ordem. Relógio/calendário astronómico perene alimentado por bateria e memória não volátil. Atualização remota de firmware suportada. Ecrã gráfico LCD. Caixa para trilho DIN, 6 módulos. Alimentação 85 ÷ 265 Vac.

Atualizações incluídas

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

Entradas/Saídas e interfaces

• Comunicação Wi‑Fi via antena externa (PFC3530 incluída)
• Porta Ethernet RJ45
• Porta RS485 para comunicação Modbus (ponte de rede entre RJ45/Wi‑Fi e RS485)
• ExpBus para dispositivos externos (E/S, sensores ambientais)
• Equipado com NFC

Interface de utilizador e indicadores

• Ecrã gráfico LCD
• 2 LEDs de calibração

E/S digitais

• 2 entradas digitais
• 2 saídas digitais
• Entradas e saídas digitais com comuns separados

Compatibilidade
Os transformadores de corrente compatíveis com esta versão da série Kilo estão disponíveis nas secções de acessórios:

• • Transformadores de corrente série split
  • Transformadores de corrente mini série split

Normas e conformidade

• Análise de qualidade de energia: EN 50160 e EN 61000-4-30
• Conformidade de medição: EN 50470-1 e EN 50470-3

Notas
Os dispositivos da série Kilo podem estar disponíveis em outras configurações de hardware; variantes de código são definidas via tabela de criação de código ou folha de dados do produto.

Características / especificações técnicas

• Família de modelos: série Kilo
• Denominação: KILO NET WI-FI EDA D6
• Código do produto mostrado: PFNK6-1QAD9-121
• Antena incluída: antena externa cód. PFC3530 (incluída)
• Classe de precisão: 0.5S
• Harmónicos: harmónicos simples até a 51.ª ordem
• Relógio/Calendário: astronómico perene alimentado por bateria
• Memória: memória não volátil
• Firmware: atualização remota suportada
• Display: LCD gráfico
• Entradas digitais: 2
• Saídas digitais: 2
• Comuns E/S digitais: comum separado para entradas e saídas
• Calibração: 2 LEDs de calibração
• Expansão: ExpBus para dispositivos externos e sensores ambientais
• Conectividade: RJ45 Ethernet, Wi‑Fi, RS485 (Modbus)
• NFC: equipado
• Montagem: trilho DIN, 6 módulos
• Alimentação: 85 ÷ 265 Vac
• Normas: EN 50160, EN 61000-4-30, EN 50470-1, EN 50470-3
• Atualizações incluídas: 2 x PFSU940-01 (Log 8), 1 x PFSU940-25 (Open Log), PFSU940-05 (Web)
