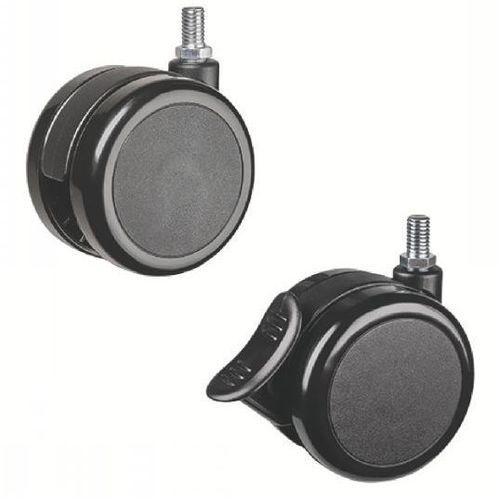

Rodízio giratório 38-206 series

haste com roscapara móvelcom freio

Definição
Uma roda é um componente mecânico composto por uma roda montada numa chape, associada a um sistema de fixação (haste roscada) que permite a sua montagem sob um suporte. Proporciona mobilidade a equipamentos ou cargas ao converter um movimento de translação na rotação da roda, reduzindo o esforço de deslocamento.

Materiais

• Chape: poliamida.
• Roda: poliamida, dureza 75° Shore D.
• Eixo/hub: liso.

Versão

• Método de fixação: haste roscada.
• Tipo: rodízio giratório para mobiliário.
• Disponível nas versões sem travão e com travão.

Intervalo dimensional / capacidade
Diâmetro da roda (d1): 75 mm. Largura da banda (l2): 8 mm. Capacidade de carga: 50 kg. Temperatura de trabalho: -10 °C a +40 °C.

Exemplos de encomenda / Referências

• 38-2061-75 — Sem travão.
• 38-2062-75 — Com travão.

Documentos disponíveis (lista)

• Rodas e rodízios - Ficha técnica (PDF)
• Série 38: Rodas e rodízios (PDF)
• Série 38: Especificações técnicas (PDF)

Aplicação
- Uso: rodízios para mobiliário (mobilidade de móveis e pequenos equipamentos).

Especificações técnicas

• Modelo / série: 38-206
• Diâmetro roda (d1): 75 mm
• Diâmetro interior / furo (d2): 10 mm
• Altura total (h1): 88 mm
• Comprimento da haste / l1: 62 mm
• Largura da banda (l2): 8 mm
• Largura total da roda (l3): 54 mm
• Comprimento útil (l4): 15 mm
• Comprimento opcional (l5): - ou 25 mm dependendo da versão
• Capacidade de carga: 50 kg
• Materiais: chape e roda em poliamida, hub liso
• Fixação: haste roscada
• Versões disponíveis: Sem travão, Com travão
• Intervalo de temperatura de utilização: -10 °C a +40 °C
