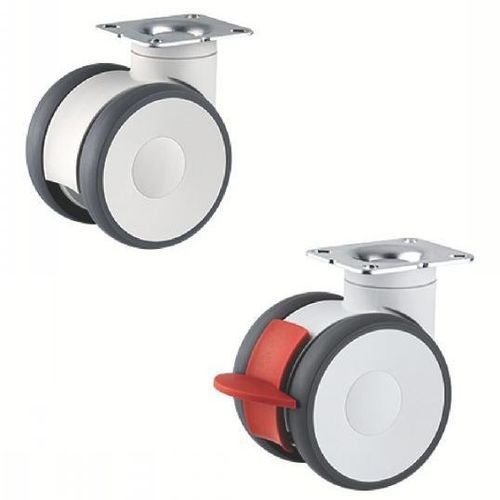

Rodízio giratório 38-202 series

com placa de fixaçãopara móvelcom freio

Definição
Um rodízio é um componente mecânico constituído por uma roda montada numa garra, associada a um sistema de fixação (placa, furo central, haste ou buchas) que permite a sua montagem sob um suporte. Permite a mobilidade de equipamentos ou cargas ao converter um movimento de translação em rotação da roda, reduzindo o esforço de deslocamento.

Material

• Garra em nylon de alta qualidade, pivô sobre rolamentos de esferas de dupla fila.
• Corpo da roda em poliamida.
• Banda de rodagem em poliuretano, dureza 92° Shore A.
• Rolamentos de esferas de precisão.

Versão

• Tipo de fixação: com placa.
• Disponível com travão e sem travão.

Gama dimensional

• Diâmetro da roda (d1): 100 ou 125 mm.
• Largura da banda (l2): 20 mm.
• Offset (l1): 32 ou 40 mm.
• Carga nominal: 120 ou 130 kg.

Aplicação

• Temperatura de funcionamento: de -20 °C a +60 °C.

Exemplo de encomenda
EXEMPLO DE ENCOMENDA: Referência 38-2021-100

Características / especificações técnicas

• Referência do modelo exibida: 38-202.
• Variantes de produto listadas: 38-2021-100 (sem travão, d1=100), 38-2021-125 (sem travão, d1=125), 38-2022-100 (com travão, d1=100), 38-2022-125 (com travão, d1=125).
• Alturas e medidas (exemplos na tabela do produto): h1 ≈ 124 mm ou 148 mm dependendo de d1, l1 = 32 mm ou 40 mm, l2 = 20 mm, l3 = 77 mm, l4 = 67 mm, l5 = 56–61,5 mm, l6 = 46,5–51,5 mm.
• Disponibilidade indicada: prazo típico 5 a 9 dias (conforme variante).
